飞利浦109B4彩显遭雷击后不能开机
来源:本站整理  作者:佚名  2010-09-18 09:24:55



  上门检修该机时,发现4A保险管因雷击爆裂,场效应管TN60B击穿,TEA1507P⑧脚对⑥脚只有十几欧的电阻值,显然已损坏,光耦TCET1103③脚与④脚间的正反向电阻只有20kΩ且不稳定,在路检查其他元件未发现异常,各负载也没有短路现象。

  用PC817代换光耦,其他按原型号替换,检查无误后通电试机。电源部分发出“嗒嗒”声。急忙关机检查,发现响声是由消磁继电器反复吸合所引起的。

  于是再次试机,“嗒嗒”声响十几次后便不响了,而且电源启动成功。脱机检修,屏幕出现“请注意无信号输入”的提示字符。联机后,屏显画面基本正常,但顶部向下2cm内的光栅被拉长了。

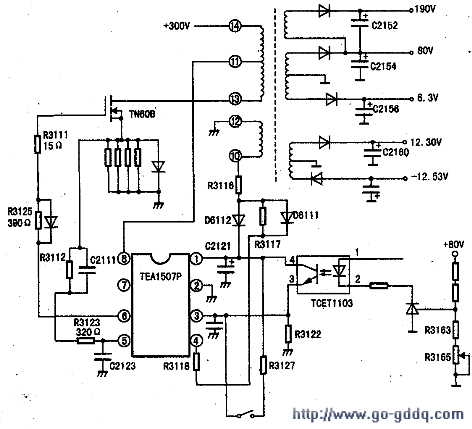

  场块的供电电压只有+9.8V和-10V(见图),明显偏低。

  再测灯丝供电C2156两端为4.9V,行供电滤波电容C2154两端为65V,C2152正极对地为150V,都明显偏低,但很稳定。据此判定故障还是在电源部分。在用户家检者了几个小时,启动困难的原因依然不明,于是把机器带回店里修理。

  对电源部分的元件进行仔细测量并代换稳压IC后故障依旧。测开机时TEA1507P①脚电压在8V~11V之间跳变,不稳定。次级各组电压在消磁继电器“嗒嗒”响时有大幅度跳变,怀疑新换的TEA1507P不良。

  购回一块其他批号的TEA1507P,更换后故障不变。现在只剩下开关变压器没有代换了,但因未找到同型号的开关变压器,无法代换。

  整理思路,重新分析。根据启动时TEA1507P(①脚电压不稳定的现象,决定先给它外加一个稳定的+12V电压看看。

  挑开D6112的一脚,在C2121的两端接上外接电源,检查无误后开机,结果一次启动成功,但次级各组电压依然如故。而笔者在检修其他机子的电源时,若次级无故障,初级修好后,+B ADJ调整电位器不用再做调整,开关电源各组电压都会是正常电压值。

  试着调一下R3165,电压有所升高,但+12V输出端电压仅为10.8V,其他各组输出电压虽有所上升,也都还偏低。

  保持R3165调整后的状态关机,去掉外接电源,恢复D6112后重新开机,发现消磁继电器只响了三下机子就启动了,怀疑故障与稳压电路有关。

  于是,把R3163由2.7kΩ改为2.2kΩ,把R3165调到中间状态,开机后,机子顺利启动。监测C2156两端电压,微调R3165,测C2152、C2154、C2157、C2160两端电压分别为190V、80V、-12.53V、+12.29V,线性不好的问题也消失了。该机在正常开机时TEA1507P各脚的实测电压见附表,供参考。

脚号
电压(V) 12.31 0 1.29 0.33 0.03 1.83 0.07 285

    注:表中⑧脚电压在开机时已285V为中心上下波动,且蜂鸣器不停地响;④脚在待机状态测时,电源发出“唧唧”响声。
