该彩显型号为4V／E，根据指示灯不亮，初步认定为电源部分没有工作。但打开外壳测量保险丝完好，电源开关管Q901（场效应管K2544）没有击穿短路，测IC901（UC3842）⑥、⑦脚对地也未见短路，初步认定电源部分无大碍。接通市电。测得整流滤波电容C907两端为280V，略显偏低；测开关变压器次级各路均无输出；再测IC901⑦脚电源端电压在14V左右波动，⑥、⑧脚均有极微弱的波动电压，说明电源部分能够振荡，基本没问题。试将电压表拨至10V挡测主负载供电输出，显示为小于2V，且表针在反复升降，进一步表明电源能起振，判断为负载严重短路而产生保护。首先怀疑行扫描电路易损元件行管或高压包，经测量行管Q403（TT2076）e、b、c三极间击穿短路。拆下TT2076，用BU2527AF代换后，测c极对地没有短路。加电试机，绿色电源指示灯亮了，8只功能选择指示灯也点亮了，而且听见继电器反复动作的声音，电源指示灯红绿交替显示。8只功能灯也随之闪烁，表明电源电路工作正常，显然还有负载故障。赶紧断电。用手触摸新换的行管很烫手。经分析，行管烧毁的原因是行输出有严重短路，怀疑对象有高压包、偏转线圈、逆程电容或阻尼二极管等。试断开高压包②脚，串入电流表，通电测得电流高达1930mA左右，超过正常值约八九倍，实属罕见。拔下偏转线圈，电流读数依旧（注：应短暂通电，否则烧行管）。测阻尼管和逆程电容未见明显异常，判断为高压包严重短路。停电，拆下高压包，发现其腰部有形似“火山爆发”状，“火山口”有白色树脂物冒出凝固。

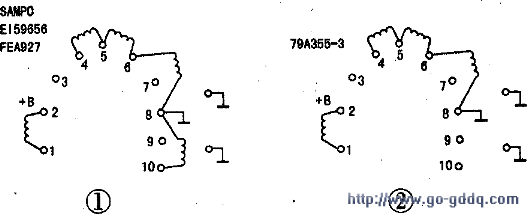

　　该高压包型号为SAMPO E159656 FEA927，其内部绕组见图1。因在市面上无处可购，便从废旧电路板上寻得一型号为97A355-3的高压包，见图2。虽两者内部绕组不尽相同，但从电路看，两者⑧脚都为接地端，⑨、⑩脚都悬空，其余各脚接线都相同，甚至所连接的元件编号和数值也相同，于是放心替换。

　　换后插好偏转线圈，从②脚串入电流表，联机通电试机，电流显示为正常值220mA左右，电源指示灯点亮。听到继电器动作声，光栅出现，图标画面显示正常，只是行场幅度均缩小约1／5。断电，撤下电流表，焊好②脚，通电调整行场至满幅。装好后盖，运行几天均正常，检修成功。
