该机因受雷击已被人修过。打开后盖，发现前维修员已换掉四只整流二极管，并且拔下了所有的接插件，明显看出雷击痕迹在电源线与地磁校正电路之间。

　　查地磁校正电路VE01～VE06三极管均已击穿。拆除全部已损元器件后在路检测，发现N501（STR-G9656）不正常，拆下用电阻法测量N501已损坏，光耦N502③、④脚击穿，稳压管N503（TL431）击穿，其他基本正常。因无STR-G9695替换N501，用STR-G8656临时代用。参阅《家电维修》2006年第8期14页和11期46页文章，由海信TF2918DH电路原理图得知，此电路中V541、V542、V543、V562、VD562、N503等元件组成待机控制电路，为避免该电路故障导致电源故障判定的准确性，将故障机中的待机电路断开（即断开VD562），令开关电源独立工作。断开行供电限流电阻R562，接假负载开机，+B电压稳定在82V。调节RP561，电压最高只能输出92V，判断电源电路的确有故障。再次更换N502、N503无效，查遍电源确实无元件损坏，维修陷入困境。

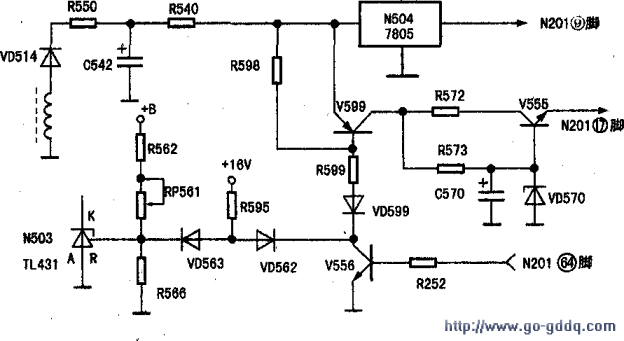

　　根据工作原理，试把R562（68kΩ）改为100kΩ，开机后电源输出正常。本想恢复原电路试机，考虑片刻，决定在线路板上找一下此机待机电路中的上述几只三极管。找来找去也找不着，根据线路板铜箔走线，画下待机电路对比，与TF2918DH相比相差甚远。实际待机控制电路图如附图所示。

　　待机时，芯片N201（8859 CPNG5709） 64脚输出低电平，V556截止，V599、V555也截止，行扫描供电无输出；同时VD562截止，+16V电源经R595、VD563加到N503的R极，+B电压升高，K极电流大幅上升，光耦导通度加大，使开关电源输出电压大幅降低。当N201 64脚输出高电平时，V556饱和导通→VD599导通→V599导通→V555稳压输出+9V电压供N201行扫描电路；同时VD562导通，正极约为0.8V，VD563截止，这时电源处于正常的工作状态。断开VD562，VD563始终处于导通状态，即电源始终处于待机状态。那么，原先开关电源输出的82V电压实际为该机的待机电压。换回原R562，断开VD563，+B输出正常的+125V。

　　恢复原电路试机，光栅出现，接上信号后图像彩色正常，无伴音，亮度、搜索等功能均能操作。加入AV信号，图声正常，说明电子开关、伴音功放电路正常。将本机AV输出送给另一台电视机，有图无声，故障范围缩小到N201伴音中频信号处理电路上。

　　参考《家电维修》2005年合订本上册402页TMPA8829，测38脚音频输出电压为7.8V不正常，悬空该脚电压不变，怀疑N202（24LC08B）存储器数据有变，但进入总线调整无效。检查N201外TV音频处理电路元器件失效，怀疑N201电路有故障。更换N201，复测38、32、34、56脚电压分别为4.4V、3V、2.2V、0V，无伴音故障排除。

　　为了进一步掌握该机存储器工作特点，对该机存储器进行以下试验：（1）拆下原机存储器，再接电源机器处于待机状态，能二次开机，行工作但黑屏。（2）装上空白的芯片，开机后机器处于自动搜索状态，但一个节目也收不到，搜索结束后转为黑屏，这时操作本机按键或遥控按键（除遥控开／关机键外）均无反应。遥控关机后，再二次开机，行工作但仍旧黑屏，关断电源重新开机，重复上述现象。（3）用24C08A拷贝后上机，能正常工作。

　　以上结果说明该机存储器必须有原始数据才能正常开机，否则黑屏。维修工作无法进行时，建议维修人员复制一块存储器备用。另外，该机存储器⑤、⑥脚SDA、SCL正常工作电压为稳定5V，不要误判为不工作或工作不正常。

　　检修地磁校正电路：VE03、VE06用原型号C1815更换，VE01、VE04、VE02、VE05／C1318用于功率输出，用S8550、8050分别代用（8550、8050管脚为e、b、c排列，安装时应注意）。

　　最后。为不降低该机电源工作的可靠性，购回STR-G965装上机，维修结束。
