该机属于海信H98C机芯，观察有时不能开机，且继电器连续发出异响声，工作时无规律地自动关机，并且继电器连续发出异响声。

　　检测维修：故障偶尔发生，没有什么规律。发生故障时测CPU外围电路，+5V供电正常，CPU的待机控制脚和消磁控制脚的输出电压在高、低电平之间反复变化。测CPU总线输出端口的波形异常，开始有一点正常的5Vp-p脉冲信号，然后只有连续的低频波动，说明总线电路不正常。顺着总线电路检查挂在总线上的各个IC以及画中画单元电路、主高频头及画中画高频头的总线接口电路，未发现异常情况。于是改变方法。逐个断开连接总线的单元电路，依次拔下AV板、断开各相关IC的总线控制脚。断开一条电路试一次机，当拔下画中画高频头的接插件时故障现象消失。说明故障现象与该电路有联系。恢复其他电路。主画面图声正常。

　　为了查明故障根源，将副画面高频头与主画面高频的总线端口电阻值进行对比检测。没有发现异常点。装上副画面高频头接插件，故障重现，再逐个检查画中画高频头接插件XPE01各脚电压，结果没有+5V电源。画中画高频头的+5V是10V电压从②脚输入经由稳压集成块NB10（BA05ST）④脚输出的。

　　检查结果是②脚有+10V输入，①脚没有+5V控制电压输入。

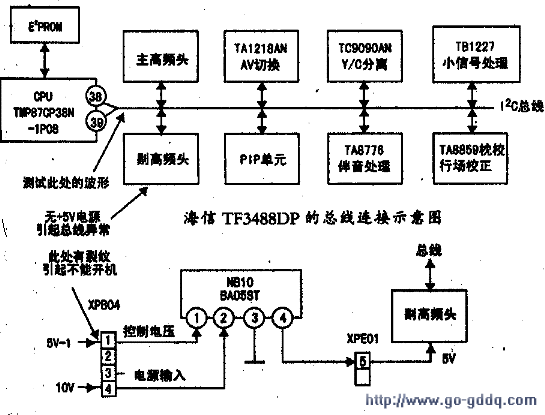

　　顺着该电路检查，发现接插件XPB04的①脚铜箔有裂纹，补焊裂纹后，故障排除（见图）。
