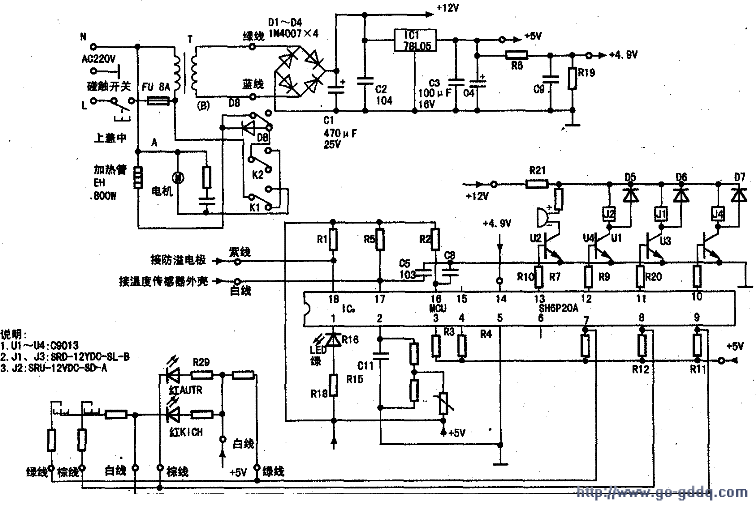

据实物绘制出电路见附图。此机能正常煮浆，说明+12V、+5V直流电源部分，自动控制电脑芯片MCU中相关加热管控制及继电器执行机构部分是正常的。不能打浆的故障在电机控制各环节有关的电路中。拆机，外观检查元件无明显损坏迹象。单独给电机送电，转动正常。模拟带负载状态，在图1中A端拆除加热管及电机，分别用灯泡替代。拆下感温器探头（约|Ocm长），测其内藏的负温度系数热敏电阻，常温下（25℃）阻值应在20kΩ～5kΩ间为正常。找一块小木板，将探头水平置于其上。用电烙铁均匀对探头金属壳体加热，同时测其阻值，随着加热时间的延长，热敏电阻的阻值会逐渐降低，说明热敏电阻正常。此步骤不可省略，这是后面检修程序顺利进行的必备条件。若热敏电阻不能满足上述要求，应更换。重新插好探头，将连接于MCU 17脚的白色导线（原与温度传感器探头外亮相连）直接与电路板的接地极（绿色导线）短接。这是模拟MCU17脚通过感温器探头金属外壳至浆沌至电机刀头、机体、至电路板接地极，形成通路。使Mcu⑥脚处于低电平，达到满足其②脚输出高电平，使U4导通，J2常开触点闭合，EH加热管得电工作的前提条件。通电试机。按“全豆”轻触键，EH加热管处灯泡点亮，约8分钟后灯泡熄灭，M处灯泡不见点亮，只可看到其灯丝发出微弱红光。测MCU 11脚为4.5V高电平，U1的集电极为低电平，U1能正常导通，说明MCU及U1等电机控制单元正常。再测M处灯泡两端交流电压只有近60V，明显不足。据此可判定：J1继电器触点没有有效吸合导通。拆下J1，撬开壳罩，发现触点已烧成灰黑色，确已损坏。更换继电器后，通电试机。按“全豆”轻触键，EH处灯泡点亮，8分钟后熄灭，M处灯泡点亮，（即“电机打浆”）说明电机已得到全额电压。M处灯泡点亮15秒后熄灭，接着EH处灯泡点亮10秒后熄灭，M处灯泡再次点亮15秒，这样反复交替发光6次，约3分钟，M处灯泡长期熄灭（即打浆结束），EH处灯泡点亮，此阶段为“大火煮浆”。约3分钟后，MCU已按预定程序指令向⑩脚输出高电平，U3导通，J3触点断开，使D8二极管被串接于加热管支路中；⑩脚输出高电平，U4导通，J2触点闭合，220V交流电压经D8半波整流，变为脉动直流电，使加热管在低电压条件下工作，即“文火煮浆”。这时将接于防外溢探头（约1.5cm长）上的紫色导线与电路板的接地极碰触一下（以此模拟浆液沸腾，接触到探头，与接地极导通），使MCU发出停止加热指令，EH处灯泡熄灭，如此反复数次后，LED绿色指示灯闪烁，报警蜂鸣器鸣响，告知豆浆制作完成。整个加工过程约需耗时22分钟，至此维修成功。
