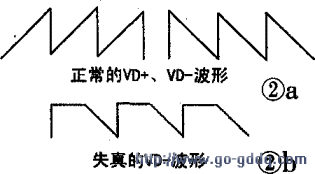

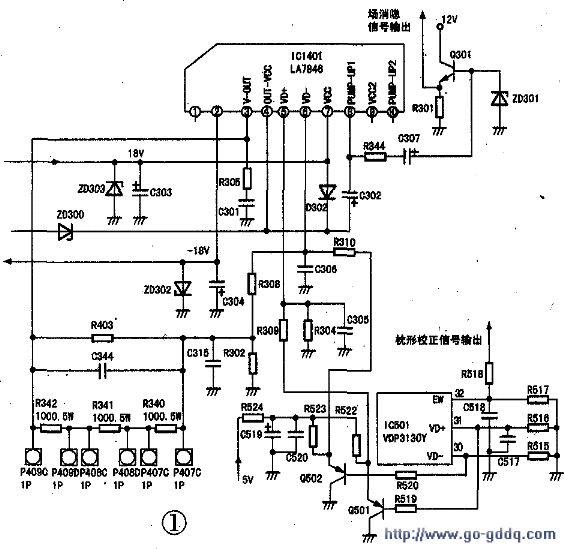

由故障现象。推断该故障是由于场扫描电路工作异常引起的，该机芯的场扫描电路如图1所示。检修时，先用示波器测量IC1401（LA7846）⑤、⑥脚（VD+、VD-）的信号波形，发现⑤脚波形为正常的锯齿波形（见图2a），而⑥脚的波形产生如图2b所示的失真现象，说明故障是由VD-波形失真引起的。继续用示波器检查IC501（VDP3130Y）30脚输出的VD-波形，为正常的锯齿波，说明故障在IC501 30脚和IC1401⑥脚的连接线路上。再用示波器测量Q501的b、e极的信号波形，发现b极的波形为正常的锯齿波，而e极为失真波形。用万用表测量Q501（2SA1266），发现e-c极击穿，更换Q501，故障排除。
