LGMC-991A彩色电视开机指示灯亮,“二次”开机后,指示灯亮度变暗,无光栅、无伴音,数秒钟后,指示灯由暗转
来源:本站整理  作者:佚名  2012-08-28 07:46:37

测量开关电源输出电压,开机的瞬间+B 输出电压由待机时的低电压 42 V 变为 120 V,同时伴有行扫描工作后高压建立的声音,几秒钟后 +B 电压变为低电压。测量微处理器輰輦訛脚电压为低电平 1.9 V,确定微处理器进入保护状态。

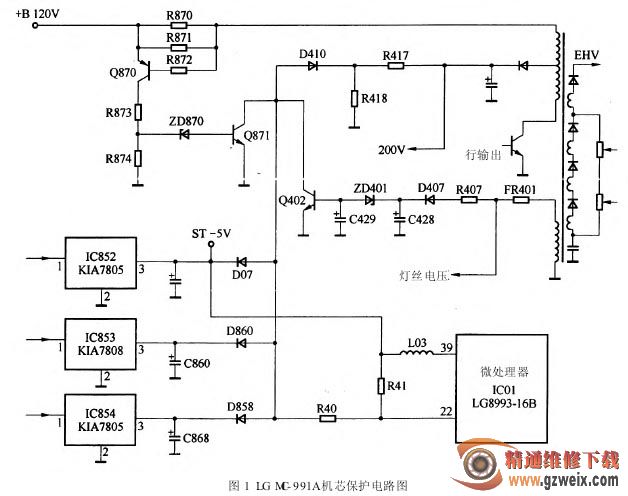

由于开机瞬间测量开关电源输出电压基本正常,并有行输出工作的声音,说明行输出电路也无明显短路故障,决定采用逐个解除保护,观察故障现象的方法缩小故障范围。将微处理器22脚外围的检测二极管D07、D860、D858、D410 逐个断开,每断开一个二极管,做一次开机试验,开机仍然保护;当断开三极管 Q402时,开机不再保护,说明是行输出过压保护电路引起的保护。观察解除保护后的声、光、图均正常,测量行输出和开关电源输出的各路电压均在正常范围内,判断是行输出过压保护电路元件变质引起的误保护。对行输出过压保护电路元件在路测量,未见异常。考虑到对稳压二极管在路测量不够准确,拆下 ZD401进行测试,发现其稳压值已降低且不稳定,在行输出电压正常时即击穿漏电,Q402 饱和导通,引起过压保护电路误保护。用一只 18 V 稳压二极管更换 ZD401后,故障排除。
