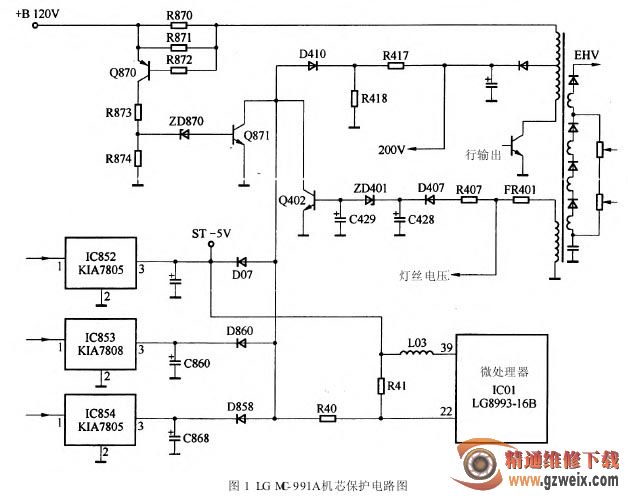

该机的保护电路如图 1 所示。微处理器 IC01(LG8993-16B)的22脚是保护检测输入端，外接 6 路保护检测电路，对开关电源和行输出提供的 6 种输出电压进行检测。微处理器 IC01 的22脚正常时为高电平，当22脚保护检测电路检测到失压、过压故障时，相应的检测电路二极管或三极管导通，将微处理器22脚的电压拉低，微处理器据此判断被检测电路发生故障，采取保护措施，从开 / 关机控制端输出待机电压，进入待机保护状态。微处理器22脚外部的检测电路如下：
1. ST- 5 V失压检测电路
微处理器 IC01 的22脚通过 R40、D07 对 IC852(KIA7805)稳压后，输出的微处理器副电源 ST-5 V 电压进行检测。当被检测的 ST-5 V 电压因负载短路或整流、滤波电路开路，使其输出电压下降或失去电压时，检测二极管 D07 导通，将微处理器 IC01 的22脚电压拉低，微处理器 IC01 进入保护状态。
2. 8 V失压检测电路
微处理器 IC01 的22脚通过 R40、D860 对 IC853(KIA7808)稳压后，输出的小信号处理电路电源 8 V 电压进行检测。当被检测的 8 V 电压因负载短路或整流、滤波电路开路，使其输出电压下降或失去电压时，检测二极管 D860 导通，将微处理器 IC01 的22脚电压拉低，微处理器 IC01 进入保护状态。
3. 5 V失压检测电路
微处理器 IC01 的22脚通过 R40、D858 对 IC854(KIA7805)稳压后，输出的小信号处理电路电源 5 V 电压进行检测。当被检测的 5 V 电压因负载短路或整流、滤波电路开路，使其输出电压下降或失去电压时，检测二极管 D858 导通，将微处理器 IC01 的22脚电压拉低，微处理器 IC01 进入保护状态。
4. 200 V失压检测电路
微处理器 IC01 的22脚通过 R40、D410 和分压电路R417、R418 对行输出提供的 200 V 视放电压进行检测。当被检测的 200 V 电压因视放电路短路或整流、滤波电路开路，使其输出电压下降或失去电压时，检测二极管 D410 导通，将微处理器 IC01 的22脚电压拉低，微处理器 IC01 进入保护状态。
5.行输出过流检测电路
微处理器 IC01 的22脚通过 R40、Q870、Q87l 及其外围元件，组成行输出电路过流检测电路。R870、R871并联为行输出电流取样电阻，行输出电路正常时，在R870、R871 并联电阻上产生的电压降较小，Q870 截止或轻微导通，集电极电压经 R873、R874 分压后，低于稳压二极管 ZD870 的稳压值，使 ZD870 和 Q87l 均截止，对保护电路不产生影响；当行输出电路发生短路、漏电故障，而引起行输出级电流增大时，在 R870、R871 并联电阻上产生的电压降增加，Q870 导通程度增加，集电极输出电压升高，该电压经 R873、R874 分压后，高于稳压二极管 ZD870 的稳压值，使 ZD870 击穿，Q871 饱和导通，将微处理器 IC01 的22脚电压拉低，微处理器 IC01 进入保护状态。
6. 行输出过压检测电路
微处理器 IC01 的22脚通过 R40、Q402、ZD401 组成行输出电路过压检测电路，对行输出灯丝电压经 D407整流、C428 滤波后的电压进行检测。行输出电压正常时，其灯丝电压也正常，灯丝电压经 D407 整流、C428滤波后的直流电压低于 ZD401 的稳压值，ZD401 和Q402 截止，对保护电路不产生影响；当行输出电路因电源输出电压升高、行逆程电容器开路、行频偏移等原因，引起行输出变压器各路输出电压升高时，灯丝电压也会随之升高，该电压经 D407 整流、C428 滤波后的直流电压高于 ZD401 的稳压值，ZD401 击穿，Q402 饱和导通，将微处理器 IC01 的22脚电压拉低，微处理器 IC01进入保护状态。
该机无独立的副电源，副电源电压取自主电源输出电压，因此该机采用降压待机的方式，以维持副电源的供电。正常开机时 +B 输出电压为120 V，电源指示灯亮度降低，待机或保护时开关电源输出电压降到正常值的 1/3 左右，其中 +B 电压降到 40 V 左右，同时电源指示灯亮度增加。
二、保护电路维修技巧
该机保护电路的检测和执行由微处理器完成，保护的方式是从开 / 关机控制端输出关机控制电压，整机进入待机状态，故障现象是不能开机或自动关机。进入保护状态的故障现象与开关电源和微处理器引起的故障现象相似。检修时要首先确定是否进入保护状态，然后确定是哪路故障检测电路引起的保护，最后对该保护检测电路及其被检测的电路进行检查，直到找到故障元件。
具体可采用以下步骤和方法进行检修：
1. 判断是否进入保护状态
判断是否进入保护状态有两种方法：观察故障现象，测量电源输出电压在开机的瞬间，观察电视机故障现象，并测量与保护有关的电压，确定是否进入保护状态。
如果开机后，有开机的声音和反应，同时开关电源输出电压为高电压，未进行遥控待机操作，电视机自动关机，开关电源输出电压从高电压变为低电压，进入待机状态，同时伴有指示灯亮度改变，即可判断微处理器工作基本正常，多为保护电路启动，进入保护状态。
