机小信号IC为M52340SP。CPU为M37720M3。遥控菜单字符显示正常。自动搜台、频段切换彩条显示正常,节目不上升,始终为蓝屏。试AV信号有图像出现(由于碟机不读碟),试了七八秒后,拆机,拔掉消磁线圈插头翻立主板,开机,蓝屏下部有10厘米黑宽带到头。去掉蓝屏功能、光栅呈米黄色全屏消失,按遥控字符看不清,偶尔出现屏幕中央10厘米黑宽带也能自行消除,有时光栅闪动。
该组装索尼19英寸彩电为贴牌的假索尼彩电。据问题所提供的小信号IC和CPU型号不难发现,它采用的TV信号处理芯片M52340SP为日本三菱公司新开发的IIC单片机,确切地讲应为三菱单片机彩电。问题中提供的CPU型号应为M37220M3—010SP.笔者详查了很多资料。该三菱单片机M52340SP一般均与M37220M3-×××配合组成遥控IIC总线控制彩电。
该机应为IIC总线控制型彩电。在正规品牌彩电中,松下TC2997R、TC29GF85R、康佳2131E、T2136F及环宇“新宇牌”新宇宙王系列IIC总线控制单片机芯彩电均与之相同或相似,如“环宇”C7419彩电等。
先进入IIC总线查看相关调整参数,必要时应对IIC总线相关参数进行重调,则可能使机器恢复正常。该机IIC总线的调整方法与参数设定如下:
1、接通电源,让电视机工作30分钟以上。若更换了存储器N002(AT24C04),第一次通电时,电视可能在开机后处于待机状态,此时需用遥控器二次开机。
2、进入维修调整模式,按遥控器或本机面板上的菜单(MENU)键,屏幕会显示选台菜单。
连续按遥控器数字键6、4、8、3、屏显:FACTOKY、ITEM:1、SERVICEMODE,即表示进人了工广调整模式,再用“P+/-”键选择调整项目,用“V+/-”键调整参数。调完后按MENU键即可退出调整模式。
通过对IIC总线的调整,机器仍不能恢复正常,表明有硬件故障。故障重点问题有两点:1)自动搜台等均正常时,节目号不上升;2)翻立主板时,故障会发生变化(说明组装质量欠佳,线路中可能存在虚焊或接触不良,应仔细查找故障点)。
若自动搜索能搜到台,还需仔细观察搜台中的变化情况,看是否出现明显的由粗调到细调的变化过程。若此过程不明显或根本不出现,则故障与38MHz频率不准、AFC等有关联,应重点检查以上元件;若变化过程明显,就是节目号不变化不上升,则可能是电台识别信号电路异常或识别信号丢失。

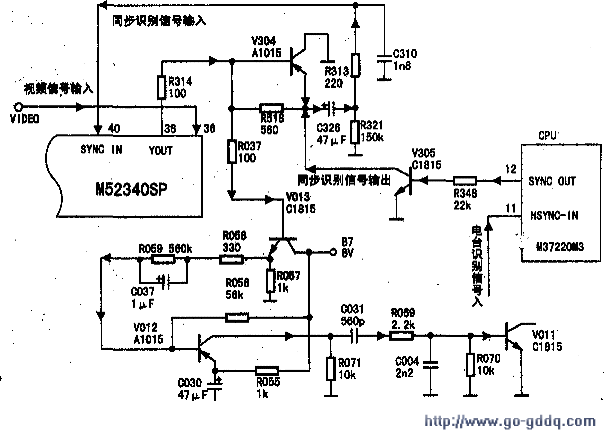

该单片机的电台识别信号工作流程如下(电路见图):VIDEO视频信号从M52340SP的36脚输入,从38脚输出包括复合同步信号在内的亮度信号,该信号输出后分两路:一路由38脚输出后,经R314(元件编号均以环宇C7419同类彩电为准)R037、V013、R058、R059、C037、V012、C031、R069、V011后从V011(C1815)集电极输出同步信号到CPU(N001 M37220M3)的11脚,经CPU后从12脚输出电台识别信号至V305的基极。由V305集电极输出,经C326、R313,回到M52340SP的40脚;另一路由38脚输出后,经V304(A1015)后从发射极输出,直接经C326、R313耦合到M52340SP的40脚同步分离输入端。同步信号在IC内部AFC1电路中与行振荡信号比较,经AFC2,在PLL行频自动控制作用下使行频同步,相位稳定。检修时重点详查以上所述电路或元件。即可排除此类故障。
