德昕TS-388A电磁炉,上电开机,报警不加热
来源:本站整理  作者:佚名  2011-06-23 07:27:11

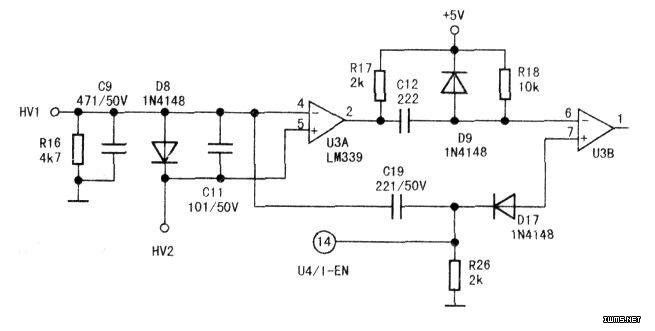

  按常规检测电压比较器U3(LM339)及单片机U4各脚电压均在正常范围,检测IGBT功率驱动电路也正常。检测启动电路如图所示。用示波器检测U4(14)脚(I—EN启动信号端)有脉冲信号输出,顺路检测U3(4)脚,发现脉冲信号中断,怀疑C19(启动信号耦合电容,220pF: 贴片电容)损坏,拆下发现已折断(不拆下来用肉眼看不出)。将其换新后电磁炉正常加热。
