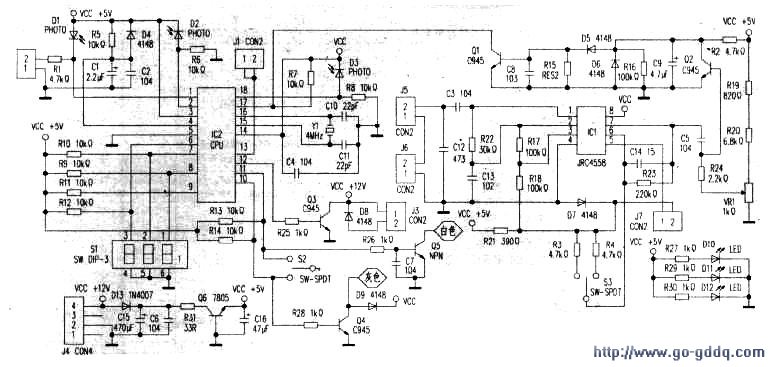

从本机的电原理图中分析，机器影响进币的地方只有三个：一个是由Q1、Q2 组成的脉冲整形电路，当其电路响应速度出现故障时，那么有时在进币时就会出现计数脉冲跟不上的现象，从而出现有币进入时，但是CPU 的（17）脚却没有收到由整形电路送来的电平脉冲，CPU 就会认为没有币进入，也就不会打开继电器让币从计数通道中出币，就会出现本例的故障；另一个就是由S1组成的速度调节开关组成的调节电路形成的速度调节电路出现问题，也会引起故障。直接检查电路中的调竹开关，发现其电阻值在正常的范围内，且开关性能良好，说明问题不是由于开关失效引起的；还有一路就是由R19、R20、R24、VR1 电路组成的灵敏度调节电路，其主要是给三极管Q2 提供一个合适的基极偏置电压，使其工作在理想的放大状态。逐一检查电路中的各电阻的阻值均正常，且调节VRI 也不能正常。

　　那么，故障一定是出在电平整形电路，于是逐个检查电路中的元件，未发现有明显的元件损坏现象，那么故障出在哪一路呢？试拆除电路中的速度调节开关S1，并用导线将CPU 的⑦、⑧两脚短路，将电路的速度人为地调节到最快的方式，再次试机，还是有时能快速进币，有时不能快速进币。难道是CPU 有问题？马上更换一片CPU 集成电路，试机还是有时不能快速进币，检修到此基本上想不到问题出在什么地方了。

　　忽然又想到 CPU 电路在其电源中有交流波纹时，也会引起有时不能正常工作的现象，于是检查电源电路的各个滤波电容，无异常，逐个进行代换也没能解决问题。看来这个故障在检修时所用的判断方法不对，会不会是其他电路的原因呢？只好接上线路板，让其在通电的状态下工作，用万用表测其工作时的电压来区分故障范围，在投币时，运放电路的⑦脚有正常的交流电平跳变，而三极管Q1 的C 极有时有高低电平的跳变，有时则没有电平的跳变，那么会不会是整形电路中有软故障的器件呢？根据器件的非线性特点，二极管、三极管还有电容都是属于非线性电子元件，出故障的比例也会比电阻的概率要高一点，于是逐个代换电路中的两只三极管，试机还是没有排除故障，当换到二极管D6 时，再次试机故障排除。

　　小结：在本例的检修中，由于想到电路的工作是在小电压、小电流的状态下，因此没有想到会有元件出现软故障。我们在检修大电流、高电压的电路中才会经常出现这种现象，比如电视机中的行电路就会经常有软故障的电子元件存在，而在小电流，低电压的电路中则很少出现这种现象。

　　也使我们的经验在这次检修当中碰了一回钉子。
