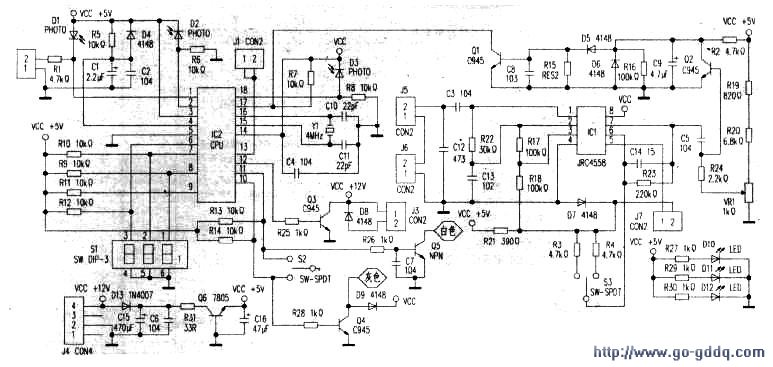

从电路图中可以看出，CPU 的⑩、⑩脚为计数信号输出脚，其电压在币正常出来以后，应有正常的电平跳变，且两脚电平跳变正好相反，即一个脚为正电压，另外一个脚为负电压，经过三极管处理后，一个输出高电平，而另一个输出低电平，这两个电平同时送到游戏机的主电路板上的计数器的输入端，从而对游戏币进行计数。现在的故障是进出币都正常，但就是不能计数，那么故障就出在计数器电平跳变的这个电路上，而本电路除了CPU 以外只有两个三极管，查CPU在出币时⑩、⑩脚的电压跳变正常，进一步检查三极管时发现三极管Q4 的c-e 极有短路现象，导致其输出电压始终为低电平，游戏机主板上的计数器不能有效的计数而引起本故障，更换三极管Q4 后，试机故障排除。

　　从本例可以看出，虽然其电路在正常工作时前后级相牵连，但是还是有一定的故障范围可划分，从而可以较明显地确定故障范围，做出正确的判断，从而大大地减小检修时间，有助于我们检修此类故障。
