使用CPU为LC863528B-50S8,小信号处理电路采用LA768lOA的组装机无光无声,灯丝亮
来源:本站整理  作者:佚名  2010-12-02 08:47:17

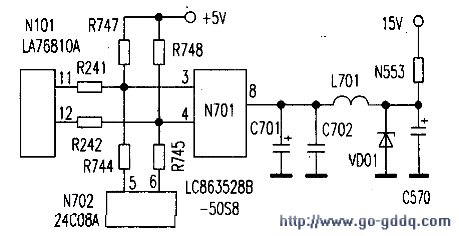

  观察显像管灯丝亮而无光,通常原因为加速极电压过低或阴极电压过高所致。首先测量三只视放管c极电压。均接近其供电电压200V。测量视放板上R、G、B三个输入端子电压均为0.25V,明显过低。显然。无光故障系视放输入电压过低而引起。检查LA76810A对应R、G、B输出端19、20、21脚电压同样为0.25V,查其供电端25、31、43脚电压基本正常。因IA76810A为I2C总线控制型IC。故又查其FC总线引脚(11)脚电压为0.78V,(12)脚为0.80V。明显不正常。往前查CPU对应12C引脚③、④脚电压同样低(根据实物画出的相关电路见附图)。

    根据附图电路分析,引起12C总线引脚电压降低的原因有:(1)CPU损坏;(2)LA76810A损坏;(3)存储器24C08A损坏;(4)上拉电阻R747、R748开路;(5)上拉电阻及CPU的5V供电异常。本着先易后难的原则。首先测量CPU供电端⑧脚电压为0.18V,而L701右端电压5V正常,查L701开路。更换L701后通电,故障依旧,测量CPU⑧脚电压为0.77V,查电阻N553位置原为7805三端稳压IC,实际安装一只电阻。测得N553右端电压约15V。脱开CPU⑧脚,测其对地直流电阻接近0Q,判断CPU损坏。

      因购不到相同型号CPU更换。拟用现有的LC86528B-52K7代换原LC863528B-50S8。因两者引脚功能、排列均一致,只是型号后缀不同,故直接进行代换。开机后出现蓝屏光栅,并有“E2PROM CLEARING”字样出现在屏幕中间。此时光栅稳定。片刻后字符消失,同时光栅开始跳动。试进行搜索寻台操作,可搜到节目并能自动存储。但光栅仍跳动。按照经验。此现象为I2C总线菜单中IC选项误设置于IA76818所致,进入总线菜单将其改为LA76810后排除故障。

  该机配用50J2遥控器,遥控器右下角有一小孔。内暗藏一按键,用小十字改锥按下之后,屏幕上出现FC总线菜单,按静音键可进行翻页操作,但只能翻出P1~P4共4页菜单,其中找不到IC设置选项。仔细阅读每条菜单选项,发现P4中最后一项为“OP-TION PAGE”(意为“页选项”),原设置值为“l”。试将其修改为“2”后,再按静音键翻页,此时菜单在原Pl~P4的基础上增加了P5~P117页。在P5菜单中找到“l-Chip”选项,原设置值为“l”。

  将其改为“0”后,光栅不再跳动(此项设置未改动前菜单字符也是跳动的,)。此时电视机工作基本正常。此后再按常规方法对总线中部分选项数据进行适当调整,使电视机图像几何尺寸、光栅亮度、色彩等最佳。修理即告完毕。此例检修,说明LC863528B-52K7与LC863528B-50S8可以直接互换。检修中还发现。此机无论换用空白存储器24C08或换用写有其他数据的24C08。首次通电后屏幕上均会出现“E2PROM CLEARING”字样,且光栅跳动,只要按照上文所述方法对总线菜单进行修改均可正常工作。此现象表明,CPU在通电工作后,首先对存储器中的数据进行读取,如果发现所读取的数据不符或读不出数据时。会自动对存储器进行初始化操作,并写入CPU中原数据。只是写入的数据中IC选项原始值为LA76818,如果该机芯采用LA76810。只要人工进入菜单修改相应参数,即可使机器正常工作。
