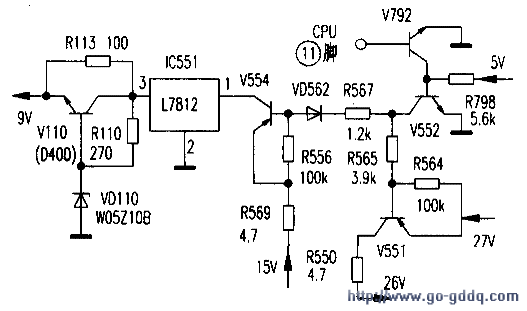

观察此机有水平暗线至少说明行扫描电路并未停止工作，只是场扫描电路停止了工作。由此分析电源控制电路有问题。按实物绘出电源控制相关电路如附图。通过实物线路分析得知，该机待机控制是靠切断12V和26V电源来实现的。经查，26V电压输出控制管V551在待机时仍有17V龟压输出（正常为0V），表明开／待机控制电路的确有故障。该机开／待机控制原理是：正常工作时CPU（M34300N4—624SP）（11）脚输出低电平→控制管V792（C1815）截止→控制管V552（C1815）导通→其c极呈低电平。一方面使隔离二极管VD562（1N4148）、15V输出控制管V554（2SB764）导通。于是15V电压加至12V稳压管IC55l（L7812）①脚，则③脚有12V输出。一路经V110等构成的稳压电路变成9V后送至小信号处理块ICl01（LA7680）（11）脚（图像伴音处理电路电源端）和场扫描输出块    IC45l（LA7837）①脚（场振荡供电端，注：

　　Icl0l（32）脚输出的只是场振荡触发脉冲。场振荡、场锯齿波形成、场推动、场输出均由IC451完成），使相关电路得电工作。

　　V.552导通后，另一方面使26V电压输出控制管V55l（2SB764）导通，26V电压有输出，保证行振荡、行推动、行输出级的供电。于是整机正常工作。在待机状态下，CPU（11）脚输出高电平，整个控制挝程与上述相反，12V、26V电压均无输出，小信号处理及行、场扫描电路失电停止工作。但实测12V无输出。

　　而26V端有17V输出。显然，问题在26V输出控制管V55l的偏置电路或V55l本身。焊下V55l（30V、lA、0.9W）检查，发现其c、e极及b、e极正反向电阻值均在10Ω左右，说明已击穿。看来是功率过小所致。用较大功率的2SB772（40V、3A、10W）更换后，试机故障排除。

　　该故障的形成机理是：在待机时12V电压消失。小信号处理和场振荡级因失电停止工作，但由于26V端仍有17V输出，致使行振荡、行推动仍能工作（行输出级由+B130V供电），实测ICl01（LA7680）（25）脚仍有5.8V（正常工作为7.8V）、行推动管V431 c极仍有14V（正常20V）。由于电压降低，振荡幅度下降。致使加在显像管各极的电压比正常值低而呈现一条很暗的水平线。在这种状态下如果用户不切断电源总开关。会因行激励不足而极易损坏行管。
