该电磁炉“不报警不加热”故障是最常见的。常见故障范围有:(1)LC振荡电路中C3失常。(2)高压供电电路中C2失常。(3)驱动放大电路中07、08及Zl击穿损坏。(4)同步电压比较电路中R23、R24及R27变值。(5)较少出现上电延时。
电路受损。上述原因均会导致电磁灶上电开机后。出现“不报警不加热”故障。
维修方法
1.将该受损的故障机拆开。上电待查。
用500型三用表直流电压挡检测高压供电电路中C2对地有+305V电压,正常(若该电压偏低是电网电压过低,及C2失效损坏)。测低压供电电路中C13对地为+18V电压,也正常,若该电压偏低或0电压。是电源变压器损坏、Q5(c—e)开路损坏、及Z2、Q6(b—c)击穿损坏。
测低压供电电路中c5对地+5v电压。正常(若该电压偏低或0电压,是电源变压器损坏、U3损坏、及C4、C5击穿损坏)。检测同步比较电路,比较器U2C⑧脚反相输入端对地电压为+4V。正常(若该电压偏低是R23变值或U2C损坏)。测比较器u2c⑨脚同相输入端对地+4.2V电压。为正常(若该电压偏低是R24、R27变值、z3击穿、及U2C损坏)。测比较器U2C(14)脚输出端对地电压为+4.8V正常(若该电压偏低是U2C及CPU芯片损坏)。
再用万用表对驱动放大电路三极管Q8、Q9、及Zl进行在路检测。无异常。

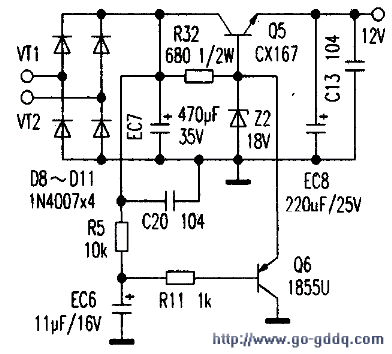

2.查上电延时电路(电路如附图所示)。将该故障机上电待机,用500型万用表直流电压50v挡。检测上电延时电路Q6(PNP)b极对地为0V(正常为+19V),e对为地0V(正常为+18.6V)。将万用表拨至Rxl00挡,对Q6进行检测发现b与c之间击穿损坏。把Q6更新换上后。上电试机故障排除。
