开机检查发现，视放级供电限流电阻3840烧坏。电阻383l、二极管6831烧坏，检测C60供电输入端（2）脚电压为180V正常。

　　说明视放级供电电压未加到视放输出端，造成显像管阴极电压过低，从而引起束流偏大和过流保护。

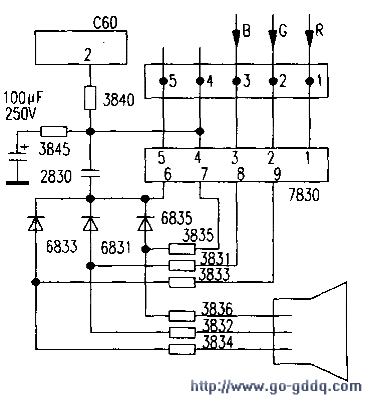

　　检测附图所示6833、6835、3833、3835、3832、3834.、3836、3845、2830元件均正常，检测视放输出块7830的供电输入端（4）脚对地阻值正常，无短路现象，再测R、G、B输出端（7）、（8）、（9）脚对地阻值均在4kΩ左右，无明显损坏现象。仔细检查已烧坏的3840、3831、683l，发现上述三元件均是上次维修时更换过的。383l与3833、3835为同一型号的l00Ω/D.25W电阻。但3840也是用100Ω/0.25W电阻代换的，6831（BAV21PH）是用lN4148代换的！

　　经查阅相关资料得知3840是阻值为10Ω，功率为0.5W的限流电阻。6831所用二极管BAV21PH是高速开关二极管，其极限工作电压Vrwrn是250V，极限工作电流Im是250mA。反向恢复时间Trr是50ns。而lN4148的极限工作电压Vrwm是lOOV，极限工作电流Im是150mA，反向恢复时间Trr是4μs。很明显，3840、6831的代换是错误的。用正确元件代换上述二件后。开机发现仍是满屏回扫线。检测7830供电输入端（4）脚180V供电电压正常，但R、G、B输出端（7）、（8）、（9）脚的输出电压均为0V，说明7830也已损坏，将其更换后，一切正常。

　　小结：本故障为上次维修更换元件不当所致，用功率比原值小的100Ω电阻代换原来10Ω电阻，致使视放输出电路处于欠电压工作状态。特别是由于1N4148的参数明显低于BAV2lPH，用lN4148代换BAV2lPH不当，又造成了7830的损坏，从而引起束流偏大和过流保护的故障。
