开机测电源各路输出电压均正常。行管V902基极也有0.15V负压。但测视放管V501、V511、V521集电极电压均超过165V,说明三色视放管均已截止。分别测N401(TDA3565)(10)、(11)、(12)(R、G、B信号输出端)三脚的电压,均只有1.1V,而正常时应为4V,说明解码电路工作失常,测TDA3565各脚电压,发现沙堡脉冲输入端(7)脚电压由正常的1.5V升至2.1V;而其余各脚如(2)、(4)、(5)、(8)等脚电压均有不同程度下降。根据飞利浦机心的特点,当解码电路无堡垒脉冲输入时,解码电路便会失去钳位电平而截止,无色信号输出,使三个视放管均截止,致使整机无光栅。
根据此特点,重点检查TDA3565的(7)脚的堡垒脉冲。 N301(TDA4501)的(23)脚是沙堡脉冲输出端,测其电压也为2.1V(正常为1-5V)。在此电路中,要使TDA4501的(27)脚输出正常的沙堡脉冲,必须有这样几个条件:
(1)TDA4501的(23)脚有正常的行振荡信号。
(2)有正常的场反馈脉冲送到TDA4501的(4)脚。
(3)有正常的行逆程脉冲送至TDA4501的(27)脚。
测TDA4501行振荡端(23)脚电压为2.8V,基本正常;行逆程脉冲馈送回路中的电阻R950和R377阻值正常;场反馈端(4)脚电压为3.4V,也基本正常。这时只能借助示波器来观察,当查到TDA4501的(4)脚时,发现其波形为一条直线,根本无场反馈脉冲输入。

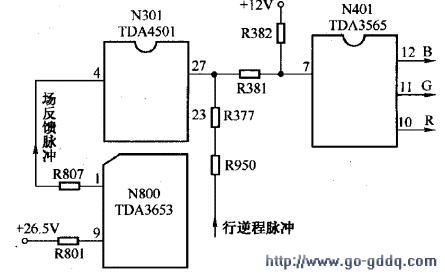

查场输出块N800 (TDA3653)各脚电压基本均为OVo正常情况下,其(9)脚电源端应为+26V 。查供电限流电阻R801(2.2Ω/1.5W)已熔断,重新换上后,测场块TDA3653的(9)脚对地电阻只有几欧姆。查外围滤波电容正常,换一块TDA3653后,试机,一切正常。有关电路如图4-16所示
