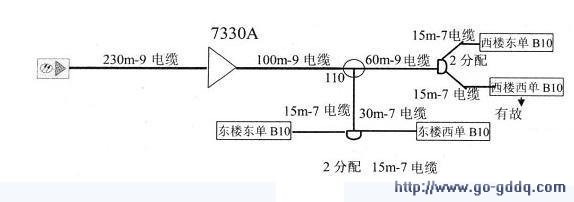

绘出部分分配网线路见附图。

　　因西楼西单元收不到666MHz频点节目，首先考虑是西单元智能化集线箱，用德力1130型场强仪分别测量10个端口的21CH输出电平，均为69～71dB，再估测666MHz电平，为49～52dB；与邻近频点相比相差为1～2dB。

　　按以前经验估算应该没有什么问题，那么问题在哪里呢？因每个端口均收不到666MHz频点节目，集线箱内可能出现故障部位有两处，一是分支分配系统，二是放大模块，先用未经分支分配的测试口带一个用户试验，故障依旧；剩下的就是放大模块了，考虑模拟场强仪对数字信号只是估测，和实际数字场强仪测量数据误差可能较大，是否放大模块幅频特性变差，在666MHz频点上凹陷太深，模拟场强仪估测不出，按理只要换为新模块实验，就应能解决问题，谁知更换后故障依旧，此时检修陷入困境。

　　那么问题还会出在哪里呢？此时只能顺线路再向前查，因模拟信号正常，电缆应该无问题，难道过流二分配有问题？因过流二分配所带的另一个单元数字信号正常，用模拟场强仪分别测试两个输出口3ch、11ch、21ch模拟信号电平基本相同，试掉换二个输出口，西单数字电视已能正常接收666MHz频点的数字电视节目，而东单元却出现此类故障，实践证明是过流二分配有问题，换用一只新过流二分配后，故障排除。因有线数字电视在我县发展期较短，在维护上积累的经验体会少，笔者也只是处理过一例过流分配器故障，使维修走了一些弯路。
