SSD-210DXllB型超声诊断仪,开机后无任何反应,监视器无显示
来源:本站整理  作者:佚名  2011-01-29 09:36:57

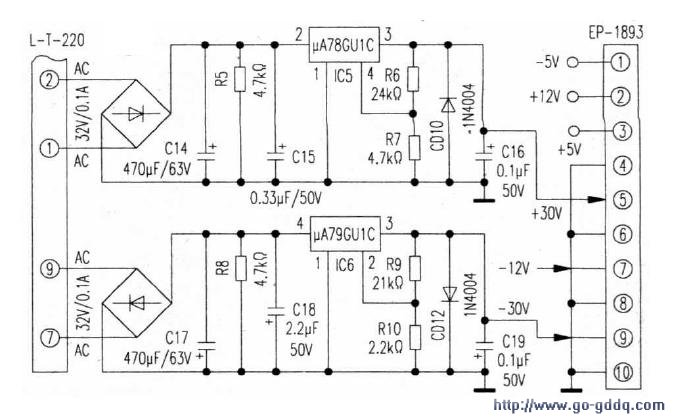

  根据无反应和无显示综合分析,初步判断故障在电源供电电路的可能性较大,拆下电源板(EP-1882板),测220V交流电压输入正常。该机有±5V、±12V、±30V六组供电,并分别采用μA78H系列和μA79H系列稳压块和相应的整流滤波电路,构成独立电源电路。其中由CD9、C14~C16、IC5(μA78GUIC)四端稳压块、CD10二极管和CD11整流桥、C17~C19滤波、IC6(μA79GUIC)四端稳压块及CD12(1N4004)分别组成+30V、-30V直流稳压电路(见图所示)。以上直流供电的±5V为数字电路提供工作电压;±12V为运算放大器提供工作电压;±30V为探头提供激励电压和监视器工作电压。根据以上电路构成情况,接通电源后分别测量各组直流输出电压,检测发现±30V输出电压均为0V,使探头失去激励电压的同时,监视器也失去工作电压,所以故障表现为既无反应也无显示。但奇怪的是±30V均为独立整流、滤波、稳压电路,一般不易发生两组直流电压同时损坏的情况。经检查发现+30V稳压电路中的C14(470μF/63V)击穿短路;-30V稳压电路中则为CD12击穿短路,不同电路分别有一只电容、一只二极管同时击穿短路,其中必有原因。为防止故障扩大,仔细检查了电源输入电路和±30V负载电路,却均无异常。于是分别更换C14和CD12(1N4004)后小心通电试机,一切工作正常且稳定,故障排除。
