观察此机开机后有声、能控制，但无图，有一片白光栅，满屏回扫线，调整亮度、加速极电压均无效。

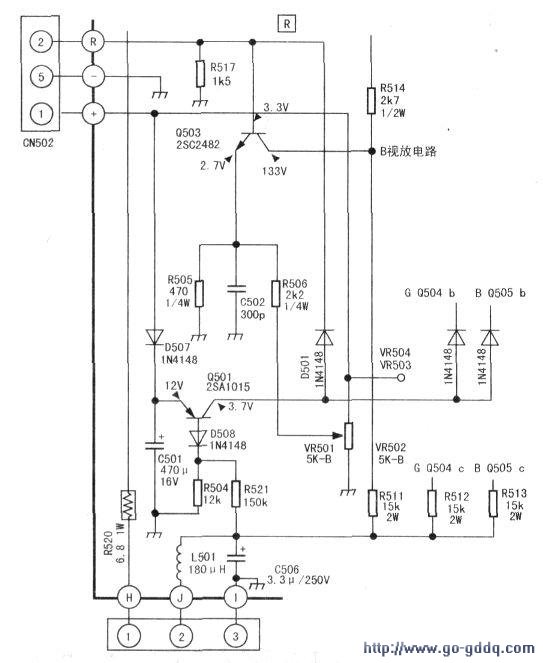

　　IC301（TA8759BN）为该机解码电路，彩色全电视信号经其解码处理后由（41）、（42）、（43）脚输出三基色信号，测此三脚直流电压均为8.6V（正常为3.5V）；测（57）脚黑电平钳位滤波端电压（该脚电压异常会造成（41）、（42）、（43）脚输出异常）为2.6V，正常；测（48）脚亮变控制端3.3V，正常；检查ABL电路有关部分也未发现问题。更换一块TA8759BN试机，故障依旧，说明故障不是由解码电路引起，可能是视放电路（见图）有问题。检测视放电压、灯丝电压均正常，但视放激励管Q503、Q504、Q505处于饱和状态；检测R、G、B三枪电压均为十几伏，过低，导致显像管电子束不受G、K间电压调制而打在荧光屏上，造成上述故障现象。将插座CN502拔掉。测量RGB电压仍然偏高。这R、G、B三基色8.6V来自何方？分析视放电路，怀疑Q503、Q504、Q505基极所接Q501组成的电路有故障。检测Q501（图标为2SA1015，实物为2SA1013），Ve=10.5V、Vb=9.8V、Vc=8.8V.

　　Q501导通（正常为截止）。查出R521（150kΩ/1W）开路，更换后开机，8.6V消失。R、G、B三基色输入分别为2.1V、2.1V、3.8V，接入信号试机，一切恢复正常。

　　Q501、D501—503、D507、D508、C501、R504、R521组成关机亮点消除电路。正常收看时。12V电源通过D507向电容C501（470μF/16V）充电。由于Q501的基极通过R521接视放电源，若其处于截止状态，D501～D503均截止，亮点消除电路对视放输出电路无影响。当关机时，由于12V电源、视放电源的迅速消失，C501大容量电容上面的电压下降较慢。使Q501迅速饱和，D501-D503导通，C501的正电位加到Q503、Q504、Q505的基极，使它们饱和，其集电极电位迅速下降。显像管栅阴负电压值大大下降。显像管出现很大的束电流，其高压电容上的电荷也很快泄放完毕，从而达到消除关机亮点的目的。
