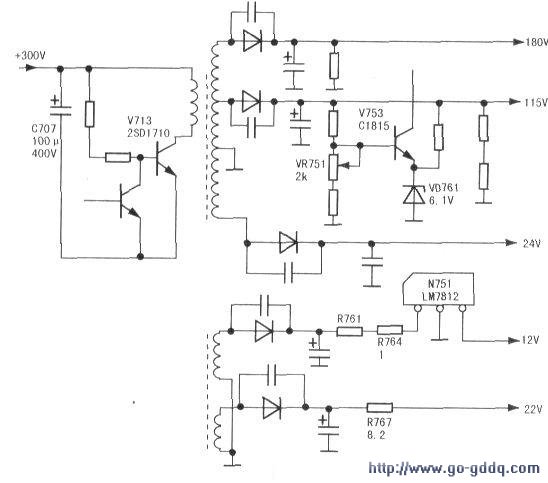

该机以前在收看中“来不起电”，红色指示灯亮，有时自动出现图声，敲击机壳也如此。请当地师傅维修后看了没半小时就什么也没有了，连指示灯也不亮了。二看（闻），开盖，机内没有异常气味，到处布满灰尘，高压帽及四周10cm范围内覆盖了一层厚厚的灰色胶状物（灭弧灵），除一个+B滤波电容可见为新品外，其他元件被积炭和尘埃覆盖。查看电路铜箔，到处是黑色的松脂。为便于检修操作，将电路与显像管分离，用汽油将显像管高压嘴及周边用灭弧灵清洗干净。高压卡簧锈得几近断裂，剪去高压帽和卡簧。用清水冲洗显像管和电路板，用毛刷轻刷显像管和元器件。然后用吹风机热风吹干。查元件无烧蚀、爆裂，电源和行电路铜箔有几处被割断，连接的焊锡黑而细小，整板都有补焊的迹象。三测，测量电源交流输入端割断的铜箔和。300V滤波电容正端割断的铜箔、+B取样稳压电路割断的铜箔不通。测电源开关管、行管短路，行激励变压器、+B取样放大管开路，场块电阻异常。四通，从电源电路来看，该机为A3电源。将电源各组输出断开，替换开关管V713（2SD1710）、取样放大管V753（C1815）、光耦D715（TLP631），补焊连接割断的铜箔，在+B滤波电容两端接60W白炽灯。开机，灯泡点亮，但明暗闪烁，调节VR751无效，替换之，灯泡亮得发白。测电压180V端为200V、22V端为26V。查看电路板+B输出标为130V。当调节VR751使输出电压为130V时灯泡亮度稳定，但灯更亮，180V输出端达202V。根据维修小屏幕彩电经验，大多数+B电压为110V以下，调节VR751使+B输出为110V，此时除12V输出端为6V外，其余各路输出符合电路上的标准值。这表明此电源工作正常，12V电压不正常，故障在N751及相关电路上。测N751（LM7812）（1）脚电压为6V，测R764（1Ω）左端电压为16V，用1w／0.5Ω电阻替换，12V输出正常（电源相关电路见下图）。

　　　　从行电路损坏的情况看，机内一定有高电压作祟。取下行管V531、行激励变压器T550。开机。用电流表跨接断开的L761，电源立即停振，说明行输出电路还有元件短路。

　　仔细察看该机行输出电路，发现其与大多数机型不同（见下图），在行管e极有负反馈电阻R538（8.2Ω）和电容C538。

　　分别断开它们，当断开R538时，电源不再停振。拆下4只逆程电容（1800pF/只，2kV）测阻值为O，用1只7.2nF/2kv优质电容替换，开机，测电源无异常。恢复各路电源输出。

　　开机测V530b极电压0.1V，行激励不足。测N201（TA8690AN）（22）脚电压0.3V、（25）脚为4V。行振荡供电低。顺电路找到R601供电电阻测另一端电压为12V。关机，焊下R601，测其阻值为3kΩ，从色环上读出其阻值为560Ω，用1w同值电阻替换，开机，测N201的（22）脚电压为2V、（25）脚电压为9v。用同型号行激励变压器替换原件，用（；6551替换原已损行管（2SD1555）。开机，用电流表跨接L761，电流无异常。接通L761，测T550初级电压为15V、次级为0.05V，测帘栅电压为180V。将电路板装机，掉换高压帽和卡簧。开机，出现一条水平绿线，随即黑屏。替换N601，开机。屏幕点亮，2秒后黑屏。根据以往维修所见，可能该机为无信号黑屏设计。输入视频信号，屏幕有图，喇叭无声。测N301（TA8211AN）（9）脚电压为22V、（7）脚和（12）脚均为22V。替换N301，开机图声出现，但屏幕覆盖绿色。调节视放白平衡元件，图像艳丽、伴音洪亮，整机修复。
