检修牡丹CT-64F1彩色电视无字符显示故障
来源:本站整理  作者:佚名  2012-03-26 13:22:37

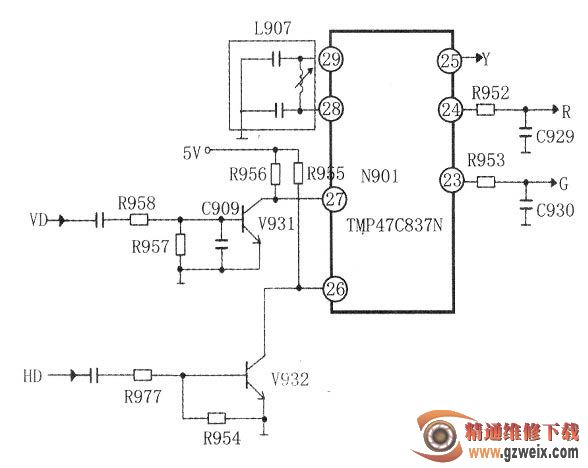

此机的字符显示相关电路见下图。该机CPU为TMP47C837N(N901),测N901(28)、(29)脚间电阻,阻值为1.5kΩ,显然L907内接电感已开路,拆下L907,从屏蔽罩中取出LC组件,发现电感线圈与引脚结合处折断,重新接好后,将L907装回,开机试验,屏幕有字符显示,但字符偏左,调节L907磁芯,使字符位于屏幕左右适当位置,故障排除。

关键词:电路 电感
