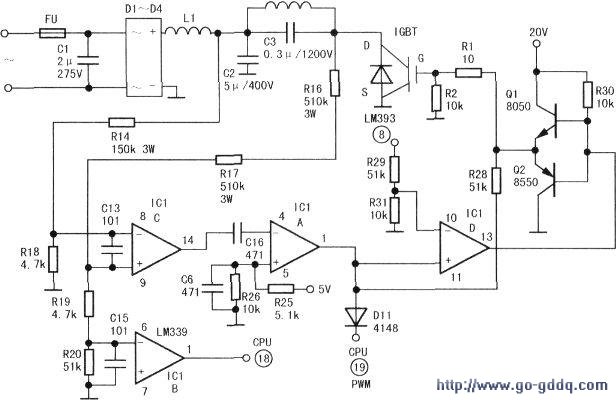

该机第二次开机不到1分钟便毫无反应。打开机盖，见10A保险管已炸裂，其余未见异常，初步分析可能是过流引起的，故障应在整流滤波、振荡和检测电路中。将主板翻转，测整流滤波元件D1-D4和大功率管已全部短路。拆除损坏元件，用MF47型万用表测量检测电路（R14、R18、R16、R17）和三极管Q1、Q2，未见异常（相关电路见图）。装上10A保险管Fu后开机，测5V和20V供电正常。更换D1，不装加热盘，测C2两端电压为270V，C1两端电压为AC200V，而市电输入实际为222V。更换C1后，C1两端电压为交流222V，C2两端电压为直流305V；测运放IC1LM339（8）脚电压为0V。

　　（9）脚为4.7V；测R18阻值正常。更换IC1，用FGA25N120代换原机H20R120（IGBT），装加热盘后开机，测IGBT管G极电压为0V~0.2V，并有连续的检锅“滴滴”声，用铁锅烧水，火力强大，各挡调节正常，机器修复。

　　注意：本机不装线盘机器不工作，只有CPU检测到各路电压正常后，才输出开机PWM试探脉冲。
