海信TF2119H型彩电,因雷击不能开机
来源:本站整理  作者:佚名  2011-04-24 14:30:18



  该机使用北京松下粗管颈纯平显像管,采用LC863528B-50D2+LA76818A机芯。汇佳21英寸粗管座主板的线路板尺寸与原机完全相同。代换十分简单。

  检查连线无误后开机,发现图像行幅正常,场幅窄且场中心下移。如右图所示。进入总线调整“场中心”选项“V-POSITION”。发现无论其数值变大还是变小,图像只是轻微抖动一下后又恢复原状。调试根本不起作用,只能考虑通过改动电路来使场中心位置适合。

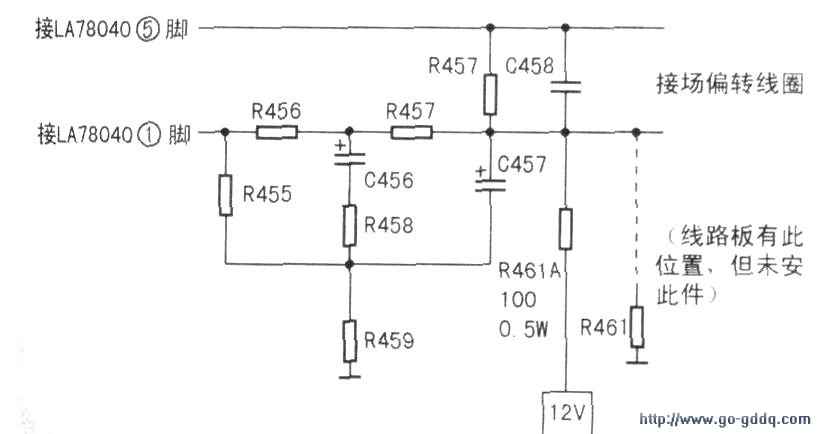

  回想起以前的许多种彩电机芯均设有场中心调节开关或插针,其原理大致相同:即通过改变场偏转线圈中流过的直流成分实现场中心调节。而这种三洋A12机芯彩电主板却没有此开关。场中心电路如下图所示,R461和R461A是场中心调节电阻。一般电路只用其中一个。此电路板出厂时设计为+12V,通过R461A(100Ω/0.5W)接至场偏转线圈,而电路板上仍留有R461这个电阻的位置(小尺寸板无此元件位置。R461A的元件编号也改为R461)。我们知道,将场偏转线圈中流过的直流成分降低就可使场中心位置上移。于是将R461A摘除,经试验,在R461阻值为330Ω/2W时,场中心位置较合适,光栅上下露出的黑边是均匀的(当然,R461的阻值应视不同电视机的具体情况试验而定),最后进入总线,将场幅调至正常,维修结束。
