此机开机图像一闪之后接着黑屏。电源指示灯仍为开机状态的绿色。

　　  在所有负载电路中，背光灯升压振荡电路工作电流最大，工作电压也最高，故障率相对较高；背光灯管不良、老化也是常有的事；而振荡电路或灯管任何一处有点异常都将引起升压振荡电路保护性停振，导致黑屏（有的机型还引起保护性关机），因此黑屏故障大多出自背光单元。

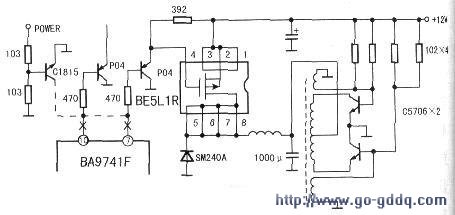

　　首先检查背光振荡电路。本机有四只灯管，由两组振荡/升压电路供电，每组振荡电路有两只C5706.两管配合变压器反馈绕组形成自激振荡电路。测量某组两管集电极之间的交流电压，每次重新开机的短暂时间内有接近10V的电压，另一组也是如此；测量某只振荡管集电极直流电压，也是开机后有10V左右电压并马上消失；测量振荡电路总电源，12V电压稳定，说明振荡电路工作条件基本具备，而且也工作了，没有大毛病。那么为什么会保护性停振？分析电路并画出草图（见图，图中只画出一组电路，另一组完全相同）。CPU（在信号板）输出亮度控制信号，控制BA9741F产生调宽脉冲PWM信号，从（7）脚和（14）脚输出分别控制两路背光电路；PWM信号经过P04倒相放大后，加在开关块BE5LIR控制端，BE5LIR相当于一只P沟道场效应功率管，工作于开关状态，它和输出端的储能电感、滤波电容、续流二极管组成降压型DC-DC变换电路，输出电压受PWM信号控制，即背光振荡电路电源电压随PWM信号而变化，于是振荡幅度随之变化一变压器输出高压变化-背光灯管亮度变化一屏幕亮度变化，最终完成CPU控制屏幕亮度的过程。

　　这样可发现某路振荡不正常，或某只变压器、高压输出电容（多为27pF/3000V不良），也无发现。接着再次测量两只振荡管集电极之间的交流电压为10V；测另一组振荡管集电极之间的交流电压为9.2V。按理说两路振荡幅度应该相等。继续测量两路振荡电源，发现一路为9V，另一路为8.4V，说明两路振幅不相等是因为电源电压不相等引起的。

　　是电源控制（以开关块BE5LIR为中心的DC-DC变换电路）本身问题，还是BA9741F输出的两路PWM信号不一致？将两路PWM信号进行交换试验，即将BA9741F的（7）、（10）脚外电路割断，再用导线交叉连接，证明是PWM信号不一致。又将进入BA9741F的两路反馈信号（每一路都包含高压变压器的输出电压信号和灯管电流信号）进行交换，并对比测量两路输出电压，证明反馈电路没有故障。这就把故障范围缩小在BA9741F及其周围阻容元件上。查阻容元件无明显损坏，认为BA9741F坏的可能性很大。

　　由于买不到BA9741F，决定应急更改电路（见图虚线部分）。改动如下：将BA9741F的（7）、（10）脚电路割断，将外接电阻（两只470Ω）用导线连接；从排插上找到来自信号板CPU的开/待机信号端（经测量，开机信号为H电平，待机信号为L电平），然后用C1815反相放大，C1815c极连接两只470Ω电阻。

　　经改动后开/待机控制功能正常，但背光灯发光不受控且始终最强，屏幕亮度偏高，调节效果差，亮度调到接近“0”时屏幕才有亮暗变化（说明CPU控制背光灯的同时也控制着亮度信号）。
