此机开机后屏幕呈白板。无图像无操作字符，但可进行开/待机操控，不接VGA信号时指示灯会由开机状态变为节电状态的黄色。

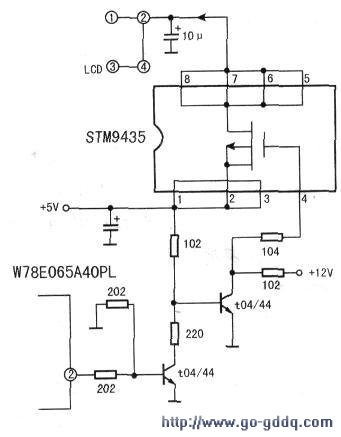

　　分析检修：以上现象说明显示器电源电路、CPU部分、背光灯电路、VGA信号连接及识别等电路都是工作的，应该从屏驱动信号，包括数字处理电路、液晶屏，以及相关电路上着眼检查。测屏驱动信号排插上的电源电压（电源标记：一只10μF电解电容），发现无电压。用万用表RxlΩ挡测量连线，得知屏电源来自一只八脚贴片块，型号为STM9435。测其（1）～（3）脚5V输入正常；（5）～（8）脚为5V输出，去液晶屏，无电压；（4）脚接控制信号，受开机/待机控制。测（4）脚电压分别在OV/10V（有关电路见图）间变化，说明电源开关块STM9435不工作。习惯性地补焊引脚后开机，居然恢复正常屏显，测STM9435输出端电压为5V。那么故障是不是引脚脱焊所致？第一，该芯片输入和输出端都是多脚并接，几个脚同时脱焊的可能性不大；第二，坚信原来的测量结果，因此判断STM9435内部接触不良的可能性最大，为保证维修质量，必须更换。

　　如何更换呢？“原件”肯定没有。推测STM9435相当于一个P沟道场效应开关管。用测量场效应管的方法测量STM9435:指针表置R×lOk挡，黑表笔接（1）脚或（2）、（3）脚，红表笔在（4）脚接一下然后改接（5）脚或（6）～（8）脚，此时表指示电阻为0Ω；短路（4）脚与（3）脚，电阻变为无穷大，证明推测正确。用一只J306代换，并将原块（1）脚电阻由lOOkΩ改为100Ω，开机，发现输出电压仅为1V，估计是由于加在GS（即原芯片（4）、（3）脚）之间的电压仅为5V，达不到J306对开启电压的要求，干脆用三极管代换。经测屏电源电流为280mA左右，用一只A966卧在板上，弯好引脚并焊接，通电试机，工作正常。

　　测A966的c、e之间电压为理想的0.3V，10分钟后手摸A966仅温热，于是放心装壳。

　　维修中曾将STM9435输入输出端短路试验，即屏电源不受开/待机信号的控制，发现有时通电正常开机，有时通电为黑屏（只有背光灯亮）。

　　屏电源异常将造成白屏，也可能造成黑屏故障。
