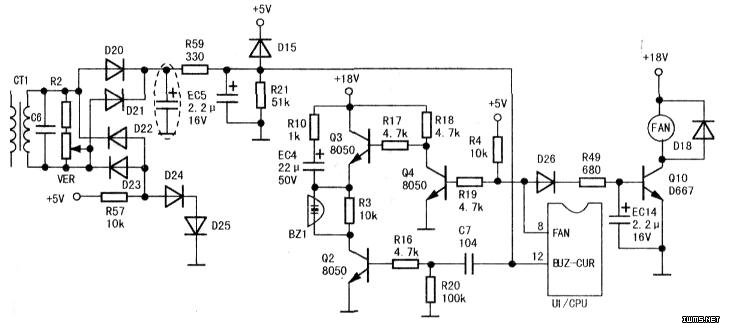

该电磁炉蜂鸣器电路如图所示。本机的电流检测、蜂鸣器驱动、风扇控制用单片机的两个口处理，其工作原理是：开机后，单片机的FAN口为高电平，Q10导通，风扇得电运转，Q4导通，Q3截止，蜂鸣器BZ1不发声。在无锅状态下或者用户按动操作按键时，单片机会将FAN口置为低电平，Q4截止，Q3导通，为蜂鸣器BZ1发声做好准备。随后cPu从Buz—cuR口输出频率为4kHz的脉冲，控制Q2有规律地导通截止，蜂鸣器BZ1发出声响。当单片机从PAN口检测到合适的脉冲数后（即有锅状态），迅速将FAN口置为高电平，停止从BUZ-CUR口输出脉冲，并将BUZ—CUR口变为输入端，等待电流检测数据的输入并处理。在整个加热过程中，FAN口和BUZ—CUR口一直保持上述状态，以随时对电流检测数据进行处理（按动操作键时除外）。

　　本着先易后难的原则，首先代换蜂鸣器，故障依旧；全面检查外围驱动电路元件，未见异常。由于蜂鸣器驱动口与电流检测口共用，试着断开电流检测电路后试机，报警声恢复正常，说明电流检测回路对BUZ方波脉冲有影响。

　　检查电流检测电路相关元件均正常，代换电容EC5后故障依旧。经过分析认为，该故障原因是单片机BUZ—CUR口较低，导致大部分脉冲被电流检测电路旁路。很明显，能对脉冲旁路的元件只有电容EC5（R21阻值较大）。能否将EC5改接到R59和D20、D21之间。以降低该回路对脉冲信号的影响呢？于是将EC5改装到图1虚框的位置，装机后上电放锅试机，蜂鸣声基本正常（虽没有正常机那么响亮但不影响使用），调节面板功率键，电流表显示正常，说明改接EC5没有影响整机的正常工作，至此故障排除。
