美的EF197电磁炉正常加热几分钟后自动停机,同时蜂鸣器中发出“嘀嘀”声
来源:本站整理  作者:佚名  2011-07-30 19:31:50

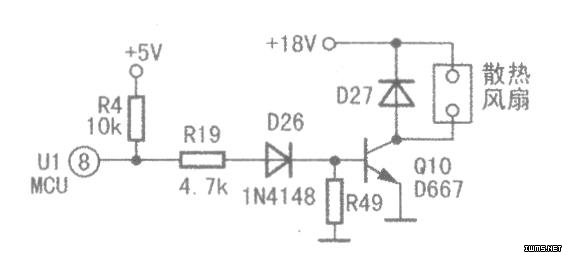

  试机发现机内散热风扇不转。本机风扇驱动电路如图所示。开机后,单片机(MCU)(8)脚输出高电平,经Rl9、D26送至Q1Ob极,Q1O导通,+l8V电压经散热风扇及Q1Oc-e极到地形成电流回路,风扇转动;关机后,MCU(8)输出约1分钟的高电平后变为低电平,Q1O截止,风扇停转。开机后测得MCU(8)脚电压约为4.7V,正常。检查Q1O及其外围元件,发现D26已开路,换新后故障排除。
