美的EF197电磁炉上电开机后,报警不加热
来源:本站整理  作者:佚名  2011-07-30 19:31:48

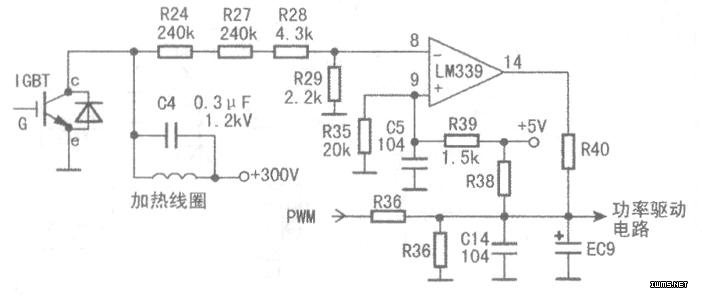

  该机设有同步、IGBT管c极电压检测及浪涌保护电路,其输出端分别为四电压比较器LM339的(1)、(14)、(2)脚。根据电路分析,若要输出IGBT管的驱动脉冲,要求上述引脚为高电平,若任一脚呈低电平,IGBT管因无驱动脉冲而停止工作,整机不加热。实测得LM339(1)、(2)脚为高电平,但(14)脚为低电平,即IGBT管c极电压过压保护已起控。如图所示,进一步测得L339(8)、(9)脚电压分别为1.3V、0.2V,显然(9)脚电压偏低,检查其外围电路发现C20漏电,换上一只0.1μF的瓷片电容后试机,(9)脚电压升至4.6V,整机工作正常。
