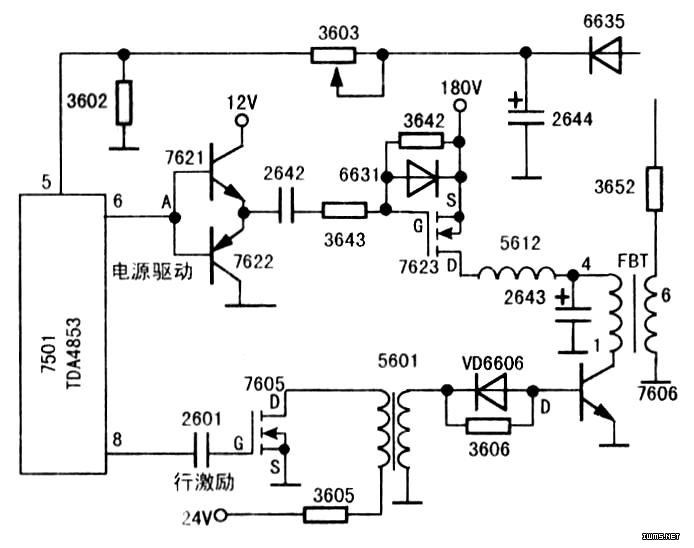

打开机盖，该机有关电路如上图所示，采用的集成电路主要有UC3842（一次电源控制芯片）、TDA4853（行场扫描小信号处理）、TDA4860（场输出）、TDA4886（视频信号处理电路）、LSC501985p（微处理器）、24LCO6（存储器）等。

　　根据故障现象，应首先检查电源电路。检查发现，电源电路300V滤波电容炸裂，保险丝烧断，未发现其他损坏元件。换好元件后，断开行负载，在电源电路180V主电压输出端接一假负载，通电试机，180V和其他各路电压输出均正常，说明电源电路已修复。

　　接上行负载，并使显示器连上主机，打开主机和显示器开关，显示器仍无光栅，测行管集电极电压为180V。用示波器测量行营7606的b极时，发现有时有波形，此时显示器出现光栅，示波器探头脱离行营b权时，又无光栅怀疑行营7606的b极虚焊，经补焊后，故障排除。

　　故障修复后，测量了如下数据（这些数据的积累十分重要，可为以后检修带来方便）：显示器置600x48O模式时，测行营集电极电压为71V；显示器置800x6OO模式时，测行营集电极电压为116V。显示器脱机时，行管集电极电压为114V，行推动管7605的栅极（G）2V，漏极（D）76V，源极（S）OV；二次电源开关管7623的栅极（G）178V，漏极（D）114V，源极（S）182V。

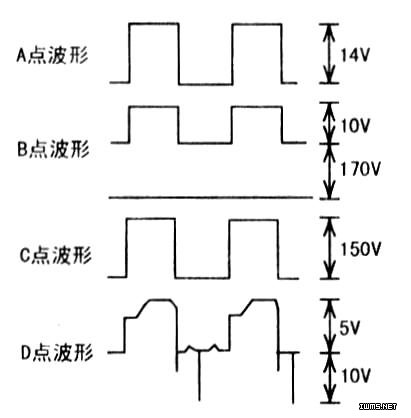

　　参考数据与波形：显示器在脱机状态下，主要关键点波形如下图所示（图中电压值为各点峰峰值标注）。

　　该机在脱杌状态时，虽然行场扫描电路工作，但视频电路由于无钳位脉冲，使视频信号截止，显示屏黑屏。

　　该机采用降压式二次电源。当行营基极由于虚焊无激励信号时，行输出电路不能工作，无法产生回扫脉冲，导致TDA4853（5）脚电压为OV，经内部控制后，使（6）脚输出低电平，此时，一次电源输出的180V主电压能够通过电阻3642为二次电源开关管7623的栅极提供偏压，二次电源开关管（P沟道）7623饱和导通，其源极输出端输出电压为180V。

　　（TDA4853与7623G极是脉冲耦合，TDA4853的（6）脚输出直流低电平不会使7623导通，7623S-G极的偏置电阻是为了7623G极无激励脉冲时更可靠地截止。如果7623没有损坏而D极有180V输出，应该是由4853（6）脚输出的脉冲占空比下降所致）。
