该音响AM波段收音电路由VT6～VT8管及分立元件组成，输出信号经R42、vD6和R43、VD7隔离加至耦合电容C60、C61的负极；FM波段收音电路由VT1～VT4、IC1（TA7130）、IC2（KB4409）等组成，输出信号经R17、vD2和R18、vDl隔离也加至C60、C61耦合电容负极；放音电路由IC4以及其外围元件组成，输出信号经R50、VD8和R51、VD9隔离，同样回到C60、C61耦合电容的负极。由上述分析可知，耦合电容C60、C61及其后的电路是收音、放音的共用电路。放音正常，证明共用电路工作正常。因该音响的AM波段和FM波段收音电路相对独立。

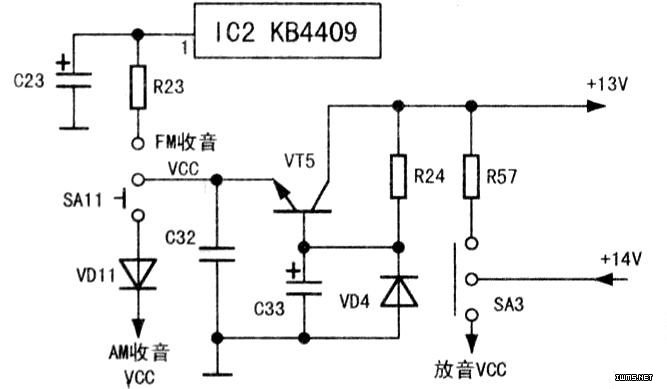

　　它是通过转换其供电电源来实现AM波段或FM波段工作的。两波段同时损坏可能性不大。故两波段同时无声。应该是它们的共用电源电路有故障。该部分电路是由vT5及外围元件组成的简单串联型稳压电路（见图）。AM、FM波段收音均是通过转换这部分供电电源来实现工作的。在FM波段状态下，开关SA1置于图中上端。VT5发射极输出9.8V左右的电压，经R23送给调频收音电路IC2（KB4409）（1）脚，此电路进入工作状态；在AM波段状态下，SA1开关置于图中下端。vT5发射极输出9V～8V左右直流电压。经二极管VD11送至调幅收音电路，使该电路得电进入工作状态。VT5及其外围元件组成的串联型稳压电源是该音响调幅调频收音的共用电源。AM和FM波段均无声，则应重点检查这部分电路。应首先查VT5集电极电压是否为13V左右；若该电压为零或过低。则应检查开关SA3是否损坏，接触是否良好，电阻R57是否开路或阻值变大；如果该电压正常，则检测VT5基极电压，若此电压较低或为0V，应检查电阻R24是否开路或阻值变大、电容C33是否击穿短路、稳压二极管VD4是否击穿短路。经查。VT5基极电压为稳定的10V，正常，但其发射极无9.8V左右直流电压输出。

　　检查发现，电容C32已击穿损坏。更换此电容后，VT5发射极9.8V直流电压恢复正常。试机，AM波段、FM波段收音正常。故障排除。
