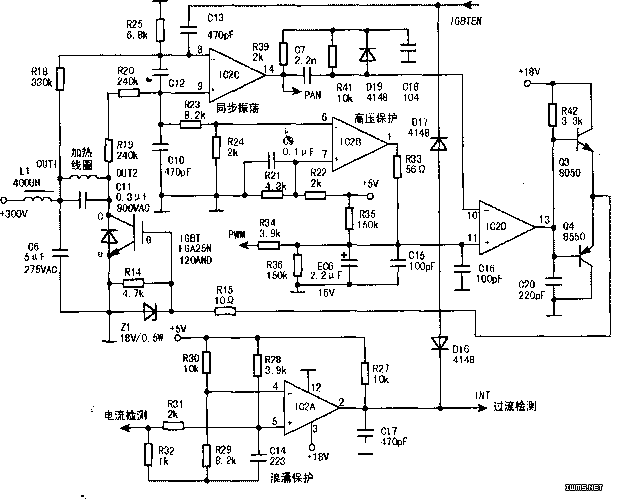

此机上电待机，测得LM339各脚电压正常，且+306V、+18V也均正常。上电开机，测得功率驱动控制比较器（13）脚输出电压为0.14V，无功率变化电压，判定故障出在驱动放大电路中，经查贴片电容C20严重漏电，换新后试机故障排除。

　　【提示】同步电路输出端与PAN检锅脉冲端相连接。PAN检锅端口既作为LC振荡的起振信号又作为无锅、移锅时是否发出报警提示的依据。

　　当驱动放大电路前级无同步信号输出时，则（13）脚为低电平，Q4导通、Q3截止，IGBT管及振荡回路不工作，PAN检锅端口因为检测不到振荡脉冲。从而不报警、不加热。
