美的MC-EF197电磁炉开机,1~3挡(小火力)不加热,4~6挡(大火力)可加热
来源:本站整理  作者:佚名  2011-07-29 06:55:35



  此机上电开机,1~3挡(小火力)不加热,4~6挡(大火力)可加热,且整机加热电流过大,超过实际功率。

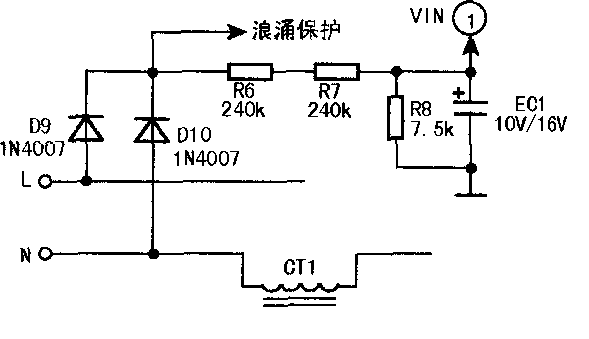

  该机在火力大时可加热,但电流偏大,而小火力反而不加热,电流表读数在0~1.42A之间变化。测得单片机主要引脚对应的端口电压,见下表。(1)脚电压明显偏低,迅速将故障锁定在电压检测电路中,如图所示。查D9、D10无异常,查到R6、R7时发现标称值均为240kΩ,但实测分别为306kΩ、334kΩ,换新后,故障排除。

  R6、R7是电压采样的五环精密电阻,若阻值增大必然影响采样的准确性。从下表可看出功率设置在大火力挡时,RWM电压上升;火力小时,PWM值保持在3.15V电压。另外,VIN、CUR、PAN、IGBT使能端电压均不稳定。分析认为原因应是VIN电压过低所致,造成比较器LM339(11)脚基准电压过低,无法使LM339(13)脚输出高电平,因此无法驱动IGBT管导通,不能产生电磁振荡,从而不能加热。火力大时,由于功率设置大,PWM输出的脉宽幅度及电压相应提高,使比较器(11)脚的基准电压也大为提高,大于(10)脚电压,(13)脚输出高电平,IGBT管导通。实际上,IGBT管在上述电压低的情况下工作也极易损坏。

单片机引脚 功能 R6、R7阻值增大后 C103漏电后
待机(V) 开机(V) 放锅加热各挡火力电压(V) 待机(V) 开机(V) 放锅加热各挡火力电压 V1
123 4 5 6 123 4 5 6
1 电网电压采样 2.38 2.39 O~2.38 2.32 230 2.3 3.16 3.18 0~3.32 3.09 3.09 3.09
2 整机电流采样 0.39 0.79 O~2.44 3.47 3.8 3.82 0.38 O.80 0~0.38 3.71 3.77 3.9
6 IGBT管使能 0 O 0~2.61 4.97 4.97 4.97 0 O O~2.61 4.97 4.97 4.97
8 起振、脉冲检测 5.05 5.04 0~5.05 2.33 2.31 2.32 5.05 5.04 O~5.05 2.33 2.35 2.94
10 脉宽调制信号 1.42 1.26 3.15 2.76 4.2 4.2 1.42 1.26 2.53 3.01 3.01 2.99

   说明:1.R6、R7阻值增大后,实测该机在火力1~3挡时的整机电流为0~1.42A;在火力4~6挡时的整机电流分别为8.76A、9.33A、9.35A。2.在火力1~6挡时的整机电流分别为6.6A、6.77A、6.77A、8.89A、9.63A、9.70A。
