美的EP1910电磁炉报警不加热,但面板上指示灯发光正常
来源:本站整理  作者:佚名  2011-07-30 19:31:43



  检修中发现,按压电路板时,电磁炉有时能正常工作,怀疑主回路、同步振荡电路及功率驱动电路中有元件接触不良。翻起电路板检查时发现铜箔上油污较多,是不是线路漏电引起此故障呢?但用泡有松香的香蕉水清洗电路板后故障依旧。

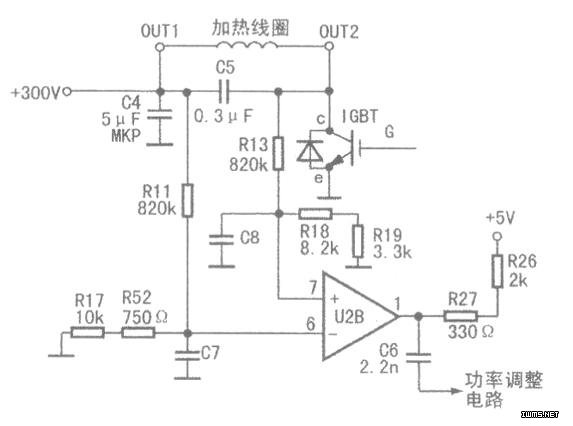

  检查整流全桥及滤波电感、电容引脚均无虚焊现象,且IGBT管c极有约+310V电压,基本排除主回路出故障的可能,接着检查同步振荡电路。如图所示,测得U2B(1)脚无电压,正常时,该脚电压约为4.9V;检查U2B正、反相输入端(7)、(6)脚电压分别为3.6V、3.4V,正常。

  既然U2B(7)脚电压高于(6)脚电压,按理说其电压比较输出端(1)脚应输出高电平,而实测(1)脚输出低电平,其原因有以下两种:

  一是LM339损坏;二是输出上拉电阻开路。

  经查贴片电阻R27一端脱焊,补焊后故障排除。

  提示:若Rl8虚焊,电磁炉会出现时妤时坏、断续加热的故障。
