根据故障现象分析，故障部位应在电压检测电路、驱动放大电路及电流检测电路中。

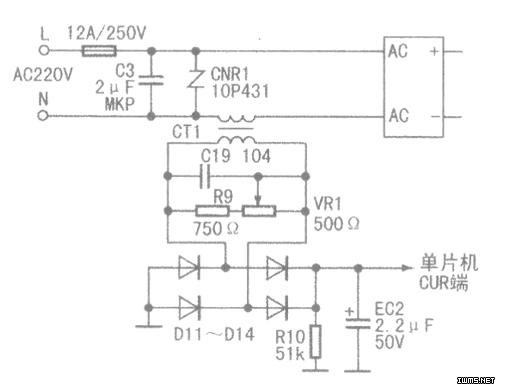

　　上电开机后，测得主回路供电为正常的300V，开关电源输出的+l8V、+5V均正常。检查驱动放大电路未发现异常，转向检查电流检查电路。如图所示，整机工作电流经互感器CT1转变为感应电压，再经D11～D14全波整流、EC2滤波后，变为电流检测电压，送往单片机的CUR（电流检测）端。

　　单片机据此信号一方面判断炉面上是否放有符合要求的锅具，因为放有符合要求的锅具时，检锅电流较大：

　　另一方面，单片机会实时自动调整输出功率。以防整机功率过大而损坏元器件。

　　实测EC2两端电压约为2.3V，高于正常值1.4V。当用表笔触压EC2的正极引脚时，电压立即变为正常，经查贴片电阻R10与EC2正极相连端虚焊，补焊后故障排除。

　　R10虚焊后，EC1两端电压上升，即送给单片机的CUR信号电压上升，单片机据此认为整机功率过大，停止输出功率控制脉冲（PWM），IGBT管停止工作，随即又重新启动，从而出现反复检锅的故障现象。

　　提示：电磁炉工作时，炉内有一定温升，由于元器件及电路板热胀冷缩的原因，所以易出现大电流元件及贴片元件引脚开焊现象。检修时，可先通过目测检查，对怀疑的焊点进行补焊，再进行其他检测，这样有利于提高检修速度。
