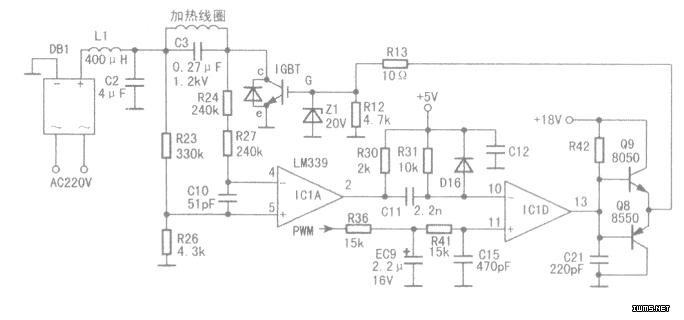

电磁炉报警不加热故障，主要涉及主回路、同步振荡电路及功率驱动电路。如图所示，DB1、L1、C2、C3、IGBT管及加热线圈组成主回路；IC1A、R23、R24、R26、7及C1O等元件组成同步振荡电路；Q8、Q9等元件组成功率驱动电路。

　　首先测得C2两端电压约为310V，拆下谐振电容C3检查并无异常，基本判定高压供电电路无故障，接着测得ICIA（4）、（5）、（2）脚电压分别为4V、4.1V、5V，拆去加热线圈后，ICIA（2）脚下降至0.3V，由此判定同步电路工作基本正常，转向检查功率驱动电路，测得ICID（10）、（11）、（13）脚电压分别为4.8V、0.4V、0.2V，因此时该机处于上电待机状态，电压应属正常。

　　上电开机，测得ICID（13）脚始终为低电平，即无驱动脉冲输出，怀疑C21或Q8击穿，但检查并无异常，检查ICID的同、反相端输入电路，发现振荡电容C11一端引脚已脱焊，补焊后试机故障排除。

　　由于C11引脚脱焊，则无锯齿波电压送往ICID（10）脚，ICID（10）脚一直为4.8V高电平，致使ICID（13）脚无驱动脉冲输出，从而出现不加热故障。
