该机CPU及小信号处理部分采用三洋超级芯片LA76931，行场扫拟信号处理采用意法半导体公司推出的芯片STV6888(IC201)。STV6888内含行、场扫描信号振荡器、同步处理器、摩尔效应校正器及几何图形失真校正器等电路，行频最高可达100，场频最高可达200Hz，现已广泛用于多频CRT彩显及CRT高清彩电中。

　　断开行电路，接上灯泡作假负载，开机后长时间监测+B电压(+l35V)，非常稳定，排除了电源电压瞬间升高损坏行管的可能。接下来对行输出部分进行检查，经查行逆程电容、行偏转线圈、行变及相关焊点均无异常，先后对逆程电容及行变进行了代换，但故障依旧。

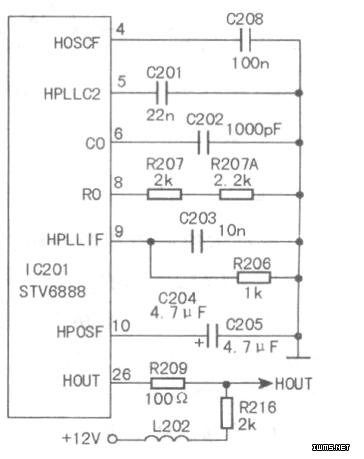

　　怀疑行激励不足或行频异常导致屡损行管，对行激励电路进行检查，毫无结果。该机行激励信号从IC201（26）脚输出，如图所示。与行频有关的引脚为（4）～（6）脚、（8）～(10)脚。开机后测量上述引脚电压，发现(8)脚(外接行振荡定时电阻)电压为3.92V，远高于正常值1.38V。

　　仔细检查其外围电路，发现电阻R207A已增至近lOkΩ，换新后试机，故障排除。
