首先进入总线查看相关项数据.未发现异常；换用写有同型机数据的存储器后，故障依旧，转向检查硬件电路。

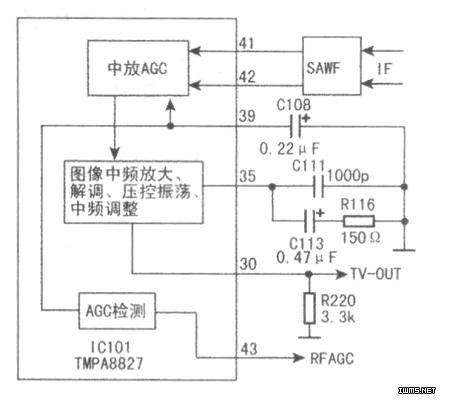

　　经查高频调谐器各脚电压正常，代换高频头后故障仍未排除，看来问题出在图像中频信号处理电路中。如图所示，该电路由超级芯片TMPA8827(IC101)(30)、(35)、（39）、（41）-（43）脚外接元件和集成块内部相关电路组成。

　　从（41）、(42)脚输入的图像中频信号经中频放大电路放大后，直接输往视频检波电路进行检波，得到视频全电视信号从IC101(30)脚输出IC101(35)脚外接阻容元件C111、Cll3、Rll6和芯片内部相关电路组成压控振荡器(VCO)，为视频检波电路提供所需的开关脉冲信号。IC101(39)脚内接中放AGC电路，对视频全电视信号进行检测并产生中放AGC电压，输往图像中频放大电路，对中放电路的增益进行控制，以保证图像中频信号幅度稳定；外接中放AGC滤波电容ClO8。若ClO8漏电或容量减小，必然会导致图像效果差，因此首先代换该电容，但故障依旧；接着检查(43)脚(高放ACC输出端)外围元件，未发现异常；最后在检查（35）脚外接阻容元件时.发现Cll3已无容量，换新后故障排除。

　　提示：Cll3无容重后，(35)脚内部的压控振荡黯工作频率偏离正常值，则送往视频检波电路的开关脉冲异常，自然不能检波出正常的视频全电视信号，从而出现本例所述故障。
