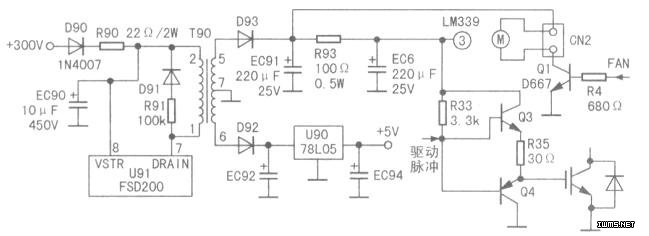

打开机壳，发现开关电源控制芯片U91(FSD200)（7）脚炸断，主板底部在J21跳线至T90高频变压器脚处有一小段铜箔炸飞。如图所示。用万用表电阻挡测得限流电阻R90(22a)已开路，整流二极管D90(lN4007)及反峰吸收二极管D91(UF4007)击穿，但IGBT管、整流桥堆、IOA保险管、高频变压器均无异常，将以上坏件用同型号元件更换后，上电试机，发现风扇电机转动缓慢，风不大，有报警声、不加热。

　　提示：1.FSD200是一款新型开关电源芯片，具有高效低耗、保护功能完善及外围电路简单等优点，其引脚功能如下：脚为接地鸿；③脚为电压反馈端；③肼为电源端；③脚空；⑦脚为开关管漏极；③脚为启动sihr0,己检修此开关电源时，严禁在开关变压器次级绕组空载时通电检修，否则会损坏FSD200,拆去加热线盘后，通电测量整机+300V、+5V电压正常，唯独比较器LM339③脚(电源端)电压只有5.O2V，明显异常，正常时应为+l8V。通电测试几分钟后，发现电阻R93(lOOΩ)发贺，怀疑LM339异常，将其焊下，测其各脚间阻值多呈“∞”状态。换新LM339后，（3）脚电压由原来的5.O2V回升到11.40V，仍明显偏低，且电阻R93依然发热严重。于是沿线路测低压供电电压，测EC91两端有+l8V电压，R93前端付+l8V，后端竟不足+l2V，试将R93断开一脚后，前端有+l8V电压。

　　为了查明+l8V低压供电不足的原因，决定采用分区断开法来确定故障点。首先，断开浪涌保护电路的电阻R47后试机，故障依旧；断开高保护电路中的电阻R22后，LM339电源端电压为+11.40V，仍然偏低，检查驱动放大电路，当查到贴片三极管Q3(8050)时.发现b-e结开路，且c-e结短路。换上普通三极管S8050，通电测试，LM339（3）脚电压达到+17.50V，基本达到正常值，R93电阻不再发热。

　　接着处理风扇转动无风的故障，测风扇插座（1）脚有+l8V电压，但风扇驱动管Q1(D667)c极在待机时只有+4.5V，电压偏低，测风扇电机电阻值约300Ω，掉换表笔后测为200Ω，证实电机绕组已短路，而正常风扇电机阻值为l5kΩ，换上新风扇，上电开机，转动有力，再测Q1c极电压为+l8V，正常，风扇转速稳定，故障排除。

　　为防止上电后损坏IGBT管，在静态待机下，测得IGBT管G极电压为OV，已符合通电试机条件，于是接上加热线盘通电试机，各项功能正常。
