美的电磁炉上电无嘀声，放锅不加热，是常见故障之一。其检修范围有：

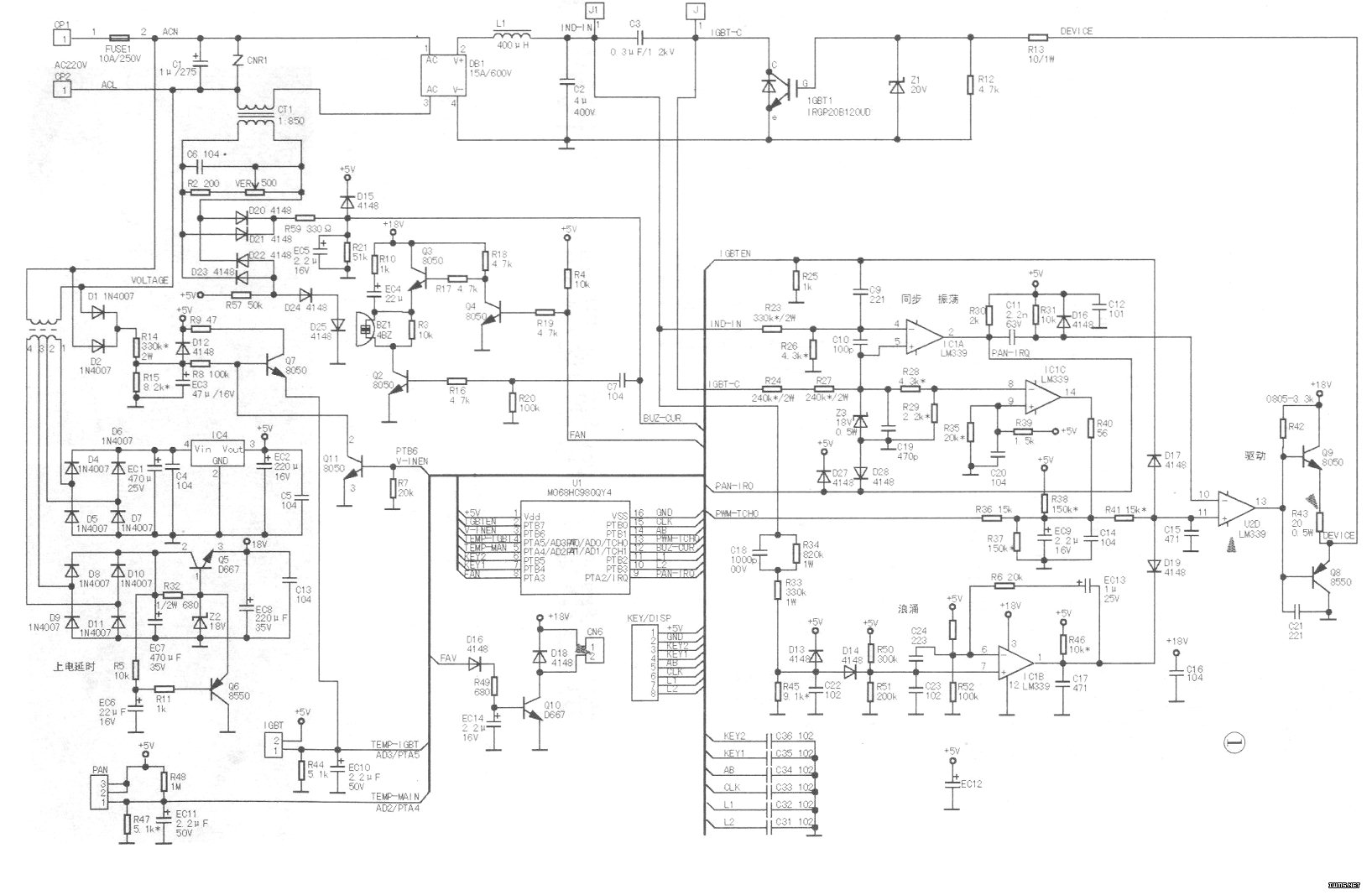

　　高压主回路电路、同步比较电路、高压保护电路、浪涌保护电路及低压供电电路。该机主板电路如图所示。

　　1.高压主回路电路
　　
　　将电磁炉上电，用500型三用表直流电压挡测高压主回路电路滤波电容器C2对地电压+305V，正常。若该电压点异常，多为整流桥及C2失效、漏电或开路受损，会致使电磁炉上电时出现爆损IGBT管、不停地检锅、断续加热、报警不加热、不报警不加热故障。

　　2.同步比较电路
　　
　　将电磁炉上电，用三用表直流电压1OV挡测得同步比较器IC1A（4）脚(反相输入端)对地电压+3.8V，正常；IC1A(5)脚(同相输入端)对地电压+4V，正常；比较器IC1A(2)脚(输出端)对地电压+5V，正常。若以上电压点异常，多为取样电阻R23且24或R27变值受损，贴片电容C9、C1O、Cl9漏电或击穿受损，稳压二极管Z3(l8V)漏电或击穿受损，或IC1A受损，这些元件损坏还可能导致电磁炉上电加热肘出现不停地检锅、断续加热、报警不加热、不报警不加热。

　　3.高压保护电路
　　
　　将该电磁炉上电，用三用表直流电压IOV挡测得高压保护比较器IC1C(8)脚(反相输入端)对地电压+1.4V，正常；IC1C(9)脚(同相输入端)对地电压+4.5V，正常；IC1C(14)脚(输出端)对地电压+1.4V，正常。若以上电压异常，多为取样电阻R28、R39变值或分压电阻R29、R35开路受损，以及IC1C受损，这些元件损坏还会导致爆损IGBT管、不停地检锅、报警不加热故障。

　　4.浪涌保护电路
　　
　　将该电磁炉上电，用三用表直流电压1OV挡测得浪涌保护比较器IC1B(6)脚(反相输入端)对地电压+2.2V，正常；IC1B(7)脚(同相输入端)对地电压+2.5V，正常；(1)脚(输出端)对地电压+4.8V，正常。若以上电压异常，多为取样电阻R34、R33变值或分压电阻R45、R51、R52开路受损，加速耦合电容Cl8(102/500V)漏电受损，开关隔离二极管Dl4(lN4148)开路受损，以及IC1C受损，这些元件损坏还会导致屡损IGBT管、报管不加热、不定期出现自动关机故障。

　　5.低压供电电路
　　
　　将电磁炉上电，用三用表直流电压50V挡测得低压供电电路IC4(LM7805)输出端对地电压+5V，正常；电源调整管Q5(D667)c极对地电压+35V，正常；Q5e极对地为OV(正常为+l8V)。将三用表拔至RxlOO挡，检测l8V电源电路及上电延时电路，发现上电延时三极管Q6(8550)c、e极击穿，换新后故障排除。

　　Q6击穿后，Q5一直处于截止，无+l8V低压供电输出，致使电磁炉上电时出现无“嘀”声及放锅不加热故障。
