该机经他人多次维修，多则半个月、少则用几天就烧功率管。从上述现象分析，该机电路基本正常，估计在某个单元电路存在隐性故障。

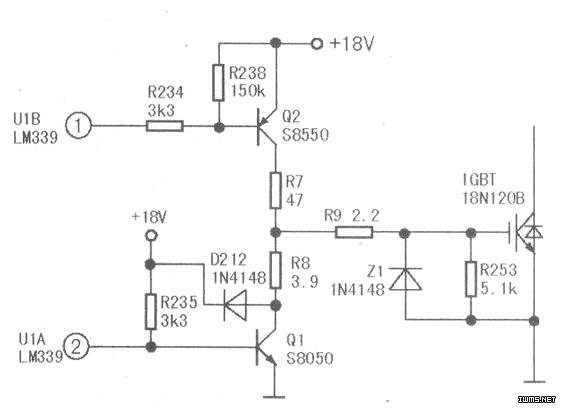

　　该故障涉及的电路比较多，如低压电源电路、同步电路、PWM电路、LGBT管c极高压保护(VCE)电路、电流检测电路、功率驱动电路等。本着先易后难的原则，检测整机供电及各高压取样电阻均未见异常。接着检视4上述前五部分电路也正常，最后开路检查功率驱动电路所有元件，如图所示，经查Z1(lN4148)反向漏电，阻值约为50kf)，换新后故障排除，三个月后电话回访用户，该机正常。

　　Z1、R253在电路中的作用是防止驱动信号过高击穿ICBT栅极。Z1反向漏电后，相当于在IGBT管G极并联一只50kΩ左右的电阻，从而降低了IGBT管G极的驱动电压，使IGBT管不能进入深度饱和导通状态，即自身功耗增加，从而导致损坏。
