北京8355A(三洋A3机芯)彩电,黑屏、有伴音、有字符
来源:本站整理  作者:佚名  2011-08-12 21:28:34



  该机为三洋A3机芯,发现灯丝已点亮,于是用万用表10V挡检测小信号处理芯片IC101(LA7680)相关脚电压,发现(33)脚(同步分离信号输人)电压明显佣低,只有3.3V(正常值为7.OV)。在A3机:

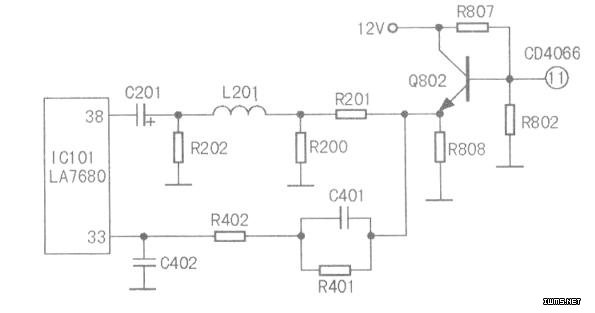

  彩电中,如果没有视频信号进入(33)脚内部的同步分离电路,将会丢失同步信号,导致矩阵电路关闭色差信号输出,从而形成黑屏故障。当从IC101(33)脚注入VCD视频信号时,屏上出现图像,于是顺着信号走向检查,查出是视频信号放大管Q802下偏电阻R802开路,如图所示。当R802开路后,将会导致Q802饱和导通,使视频信号经R808到地,不能进入IC101(33)脚。更换R802后,故障消失。

  故障原因:视频信号丢失。
