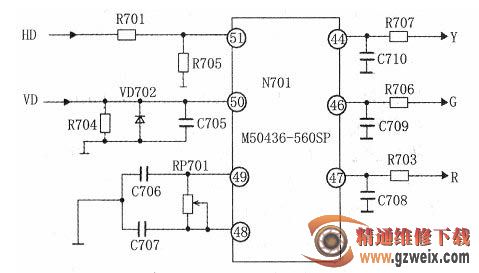

此机按压遥控器按键，电视机能执行相应指令，但有时能显示字符，怀疑与字符显示相关的电路接触不良。字符显示相关电路见下图所示。该机CPU采用M50436-560SP(N701)，其(45)、(46)(47)脚为字符B、G、R输出端，屏显消隐(Y)信号，经射随器V201至亮度缓冲放大管V201基极。考虑两路字符传输电路和消隐电路不会同时出现故障。因此，判断故障在行、场逆程脉冲输入端的振荡频率，N701(51)脚为15.641kHz（表有误差），(50)脚为50Hz，行、场逆程脉冲均正常，判断故障在字符振荡电路。调节RP701后， 故障排除。
