该机属东芝X-53P机芯，开关电源电路由分立元件组成，为自激并联输出型：
　　

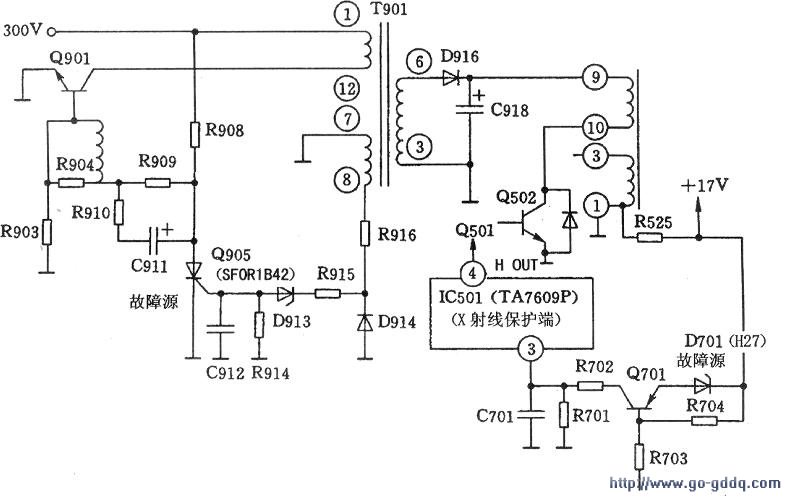

　　设有两种类型保护电路：一种是由可控硅Q905、D913（稳压二极管）等元件组成的过压保护电路；另一种则是由TA7609P③脚（X射线保护端）和Q701、D701等构成WJ“X射线”保护电路（见下图）。
　　
　　检修技法：通过两个万用表分别监测TA7609P③脚和可控硅Q905G极（控制极）电压的方法，来判别“X射线”保护电路和可控硅过压保护电路之中哪一种保护电路动作？经检测，发现TA7609P③脚电压始终正常，说明“X射线”保护电路未动作；但可控硅Q905G极电压有自动关机时变为0.6V，阳极(A)电压变为0.3V(正常值为16V左右)，说明可控硅过压保护电路已动作。为了判别是“正常保护”还是“误保护”，相继检查了由开关变压器T901⑦～⑧绕组、R916、R915、D914、D913、R914、C912、Q905等元件构成的过压保护检测电路，发现可控硅Q905(SFORIB42)阳极(A)与阴极(K)之间有热击穿现象（可用“电烙铁加热法’，试机）。
　　
　　更换Q905可控硅后，故障排除。
　　
　　故障原因分析：故障系因可控硅Q905热性能不良而未经触发便自行导通，即“误保护”’所致。当可控硅Q905导通时，电容C911(47uF)上电压经R910→Q905（A—K极）→地放电，使开关管Q901基极脉冲电压降低而被截止。与此同时，启动电阻R908下端经Q905短路到地，使开关管Q901失去启动电压而不能工作。待关机冷却后才能重新启动工作。
