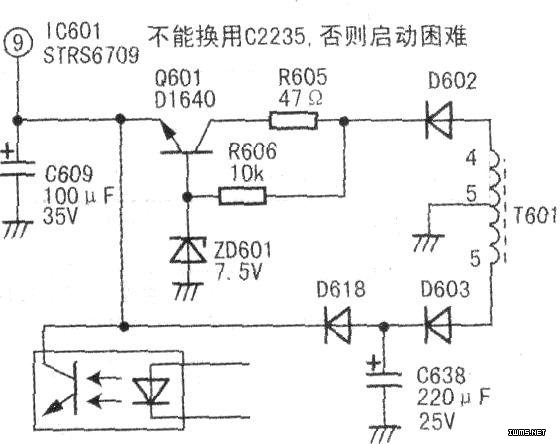

如图所示，测Q601已击穿损坏，换一新管后开机，Q601发热严重，由此判定Q601损坏另有原因。于是逐一检查与之相关的各电路器件，测量发现D603(BA158)正向电阻明显偏大，换之故障排除。

　　小结：Q601、ZD601等元件组成电子稳压电路，待机时为IC601提供工作电压。开机后，Q601截止，T601(5)-(6)绕组的感应电压经D603、C638、D618整流滤波后为IC601提供工作电压。当D603失效后，该支路输出电压下降，Q601导通，由于此时Q601c-e结压降较大，必然发热严重。
