创维29TF9000(5T20机芯)彩电图像下部有水平黑条干扰
来源:本站整理  作者:佚名  2011-08-14 07:08:06

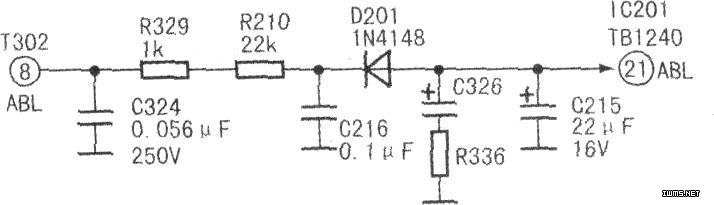

  通常图像水平方向的黑带、黑线干扰多与行输出级电路、行脉冲、视放板电路有关。查行输出和视放电路,未发现有打火或器件不良的现象。进一步检查解码块的FBP-IN端与行输出级间的元器件,无异常。此时,检查ABL电路各器件,其电压和在路阻抗无明显异常。试从易变质的电容开始逐一代换ABL电路中的相关元件,如图所示,当代换到TB1240(21)脚外围电容C215(22μF/16V,ABL控制取样信号输入端滤波)时,故障现象消失。
