此机的主板芯片组：迅驰855GM+82801DBM：主板型号：DCL53ALA-2201），故障是无待机。
　　
　　先不上电，用万用表测试各分组供电及公共电压对地的阻值，发现只有PL19这个电感是对地的，而且反面的MOS管也少了一个，查看其标号是PQ65（双MOS管）。查看图纸发现PL19是产生+1.5VALWP的一个电压，经PIP3的跳线转换为+1.5VALW电压，再经U7转换成+1.5VS电压。实测+1.5vs电压对地并没有短路，则应该是+1.5VALW电压因为某种原因对地短路了。因表面没有明显痕迹只好采用了烧电法，烧下这个+1.5VALW电压的电路，然后触摸板子各处发现南桥发热。直接上BGA焊台将南桥更换，再测试发现+1.5VALW电压正常。但通电发现还是无待机，这是为什么呢？

　　该主板会直接产生待机电压3V、5v，该机待机芯片是MAX1632(新换上的，但焊接得很不规范)．而图纸上标注为MAX1631。换新MAX1631上机，测试发现这个电路的SHDN为+5VP，是由一只On电阻转化过来的；(20)脚的VL5的+5V电压也有，这说明该芯片工作正常；测试(28)脚(RUNION3)发现无开启电压，查看图纸其标号为MAINPWON．该电压分别到达Q45、PD29、PQ41。

　　通过分析图纸发现SHDN电压是通过上拉电阻PR68过来的，测试PR68，正常，VL+5V的电压正常，由此可知该电压是被拉低所致。于是逐个断开与之相关联的元件，发现断开PD29时，SHDN电压就正常。

　　查看图纸发现与PD29相关联的PU1(LM393)也会影响到SHDN电压的产生，其上面有只上拉电阻PR15，测试没有问题。

　　继续测试比较器的⑤、⑥、⑦脚电压，发现⑤脚电压异常，为0V，而⑥脚为+3.3V，是什么原因呢？

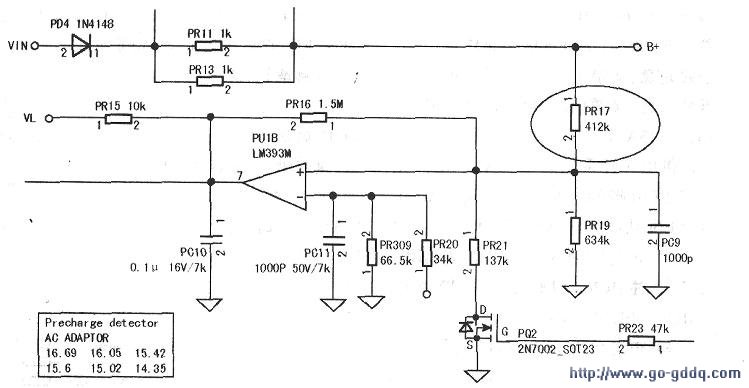

　　换新LM393但⑤脚电压依然不正常，如图所示，测试PR17的B+的19V已经恢复，断开测试PR17，PR19这两只分压电阻，发现PR17(412kΩ)已开路，但没有现成这样大阻值的电阻。最后利用电阻分压计算器软件（这个软件可以让你通过它提供的计算公式，计算两个电阻分压获得需要的电压，还可以计算好每个电阻分压后获得的功率，该软件可以在网上下载），计算后得出了结果，原来电阻参数计算的结果应该能得到+12V左右的电压，重新定义新的电阻，得出的结果是RP17为lOkΩ，RP19阻值为lOkΩ+4.7kΩ．就可以得到+11.3V的电压，按这个参数换上同样阻值的电阻装上去，开机发现后面的待机3V、5v已正常了，按开机键可以开机了，电流到0.25A就不动了，测试发现无CPU供电。

　　按照修理此机通病的方法，首先加焊CPU的电源管理芯片ADP3205，无果；测试该芯片(18)脚的VR_ON，无开启信号。

　　CPUCORE信号肯定是某些工作条件没达到，主板上没缺元件则应是供电方面的问题。对照图纸测量主板上标号为PJPXX的所有跳线电压，发现PJP5无+12VALWP这个电压。该电压是从PD9发出约为+18V的电压再经PU9线性稳压块转化为+12V的。但主板找不到PU9，只好测量PC43电容，发现电压竟是从MAX1631④脚出来，但图纸上④脚是直接接地的，且该芯片是刚换新的！想到原来板子装的是MAX1632的芯片，赶紧又将其装回去，再次上电，+12VALWP正常了！按下开机键，马上看到电流变化，30A→35A→46A→50A→76A→98A→85A→1.02A，开机正常，至此维修工作结束！

　　【总结】由于该机是进水的机器，PCB板有少许的氧化，加上又是转修机，自然给继修增加了很多弯路。由于对该机的开机时序不是很了解，导致在维修该板子时颇为曲折，同时对MAX1631和MAX1632芯片也认识不足。
