此机用AC开机正常，用AC和电池一起开机正常，当用AC开机后，装上电池，再把AC去掉，电池也能待机，看来问题还是在电池的开机电路上。

　　对照图纸在开机电路上逐一测量，终于发现问题，就是用电池开机时待机供电芯片lC MAX1631的(23)脚有瞬间的高电平，然后马上消失，也就是说，在开机瞬间有3V～5V正常电压，但被Q35或U123给拉低了。Q35是温度保护时才起到作用，它的控制信号HW_SHUT此时没有变化，排除Q35。U123是或门电路，顺着这个信号最后找到U130，它在电池工作的情况下没有持续的输出高电平，而它却是控制RTC_WK#信号的关键，到这里才找到了问题的表面情况。

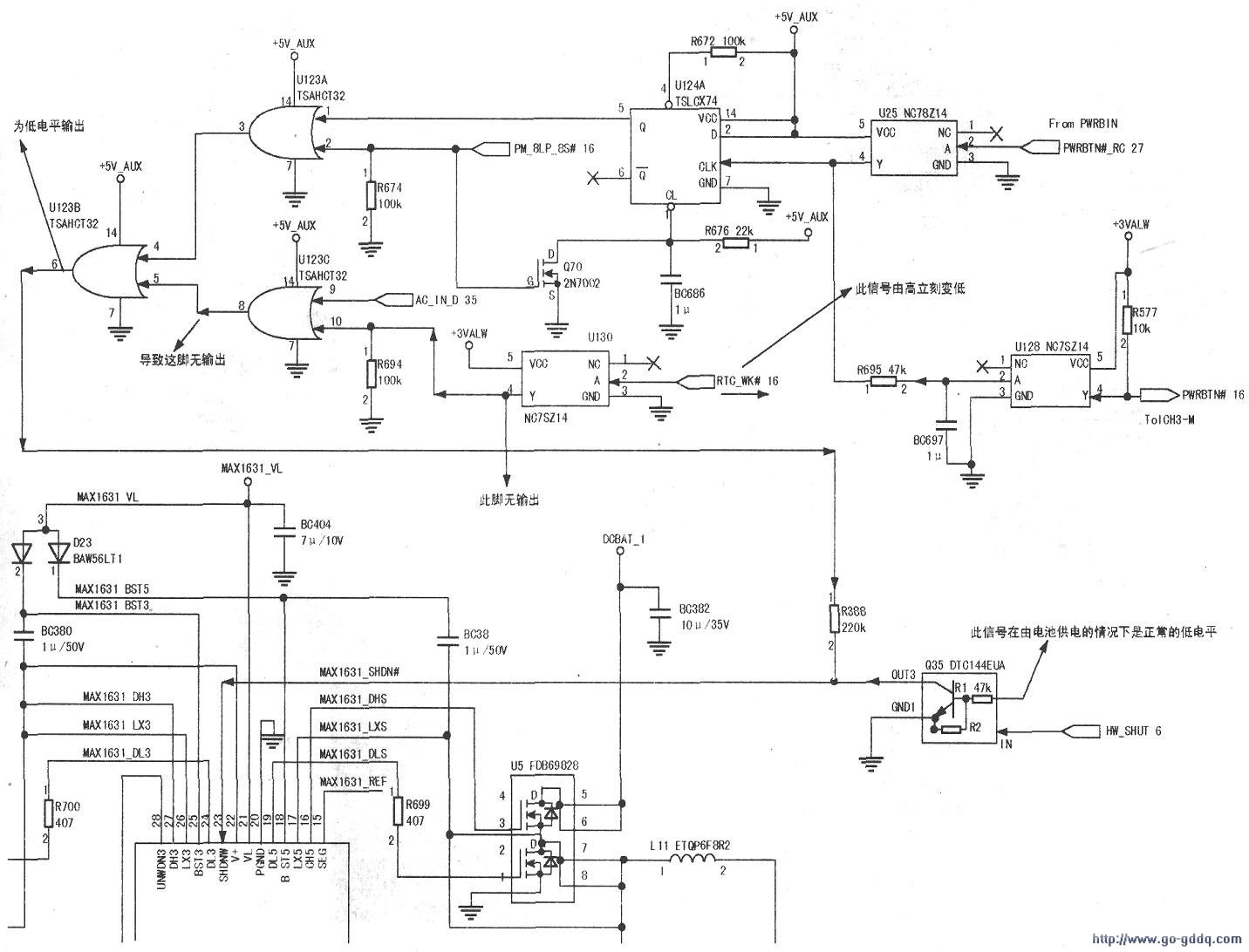

　　MAX1631(23)脚(SHDN#)电压变低的原因如上图所作标示。

　　此时可把问题转到控制信号RTC_WK#，这个信号是由南桥发出。

　　RTC_WK#的产生和其作用如右图所示。

　　考虑到RTC_WK#信号是由南桥发m，说明南桥内部电路可能有问题，为了降低维修风险，去掉U130，直接把U130的④脚和⑤脚短接，这样做的目的就是让U123的⑩脚能得到持续的高电平。这时再用电池开机，不再掉电，成功登陆到系统。

　　【提示】电池供电时1631得到一个瞬间的SHDN#信号，产生过程如中图所示。电池提供持续的SHDN#信号的工作过程如下图所示。根据中图、下图所示，取掉U130，把主板上的④、⑤脚连起来的目的有两个：一是不想去换南桥；二是为了让1631能够在电池工作的情况下得到一个持续的SHND#高电平。

　　接着分析，南桥发出的RTC_WK#信号与外部供电VCCRTC有关联，vc -CRTC又和BIOS电池有关，此机在更换了BIOS电池后，把电路复原，再用电池开机，没有掉电，成功进入系统，此机到此才算真正把问题解决。最终结果是BIOS电池馈电导致南桥内部电路异常，从而引起电池开机掉电。
