拆出主板之后目测，发现有维修痕迹。首先测各个电感的对地阻值（FLUKE79-3万用表），确认主板没有短路。连接维修专用电源，通电后发现没有待机电流。此时按开关PWR_SWIN#，也没有触发动作，测量全板的电感，发现没有待机电压。

　　该机是由TPS511120芯片组成的待机电路。用万用表分别测量电感L32、L24，万用表都显示“0”，表示没有待机电压。接着查TPS511120的工作条件，如：供电、开启信号、基准、自举电路等。

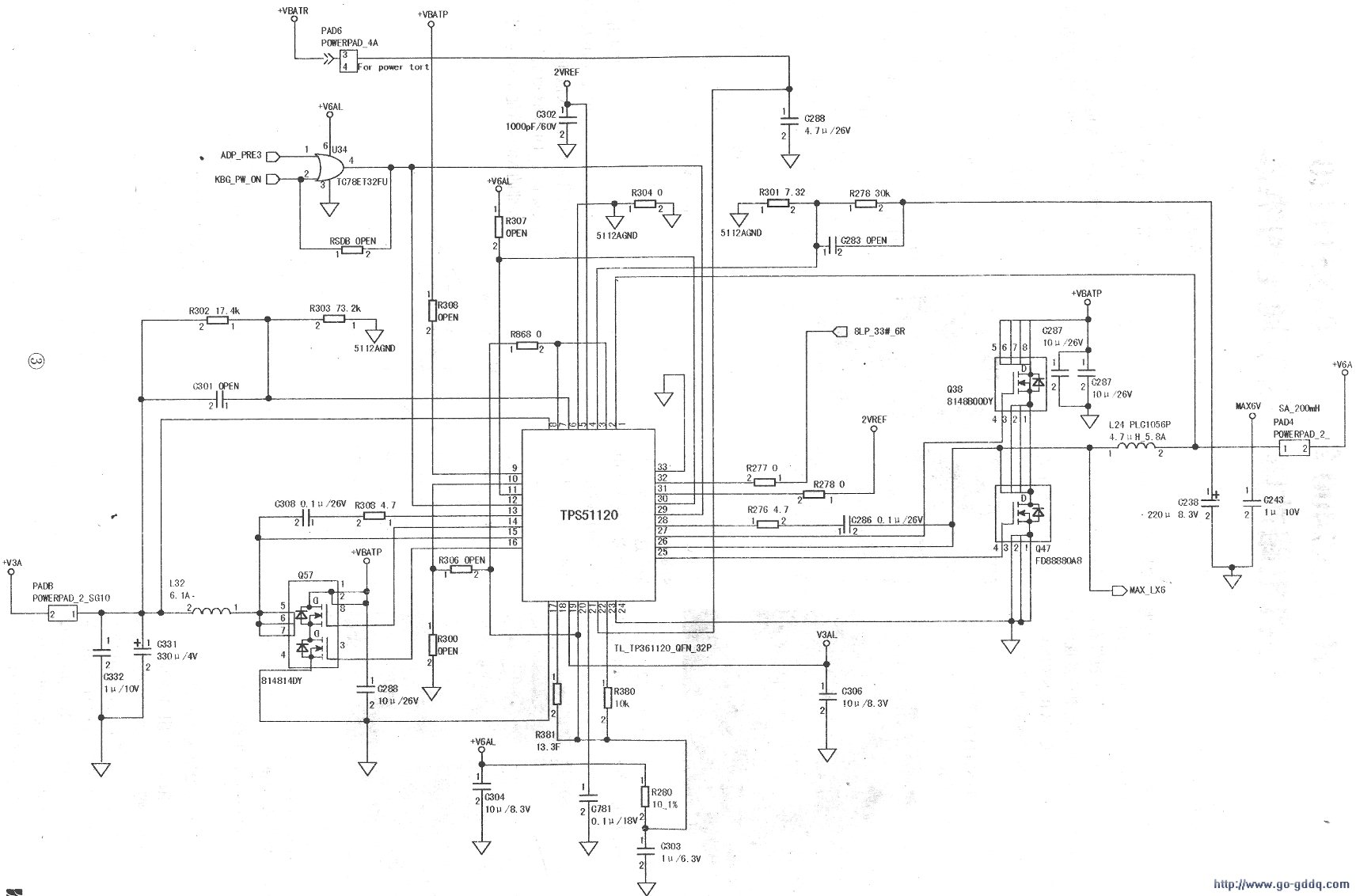

　　TPS51120组成的电路图如上图所示。

　　TPS51120的(22)脚为19V供电端，同时通过一个限流电阻R306送到TPS51120的⑨脚。当TPS51120得到这两个供电后，待机芯片内部部分电路开始工作，并由它的(19)、(21)脚输出+3AL,、+5AL两个线性电压。TPS51120要等待由隔离保护电路和KBC芯片送过来的两个信号，通过一个或门转化后送到TPS511120的(12)、(29)脚。当TPS51120得到开启信号时，它的第④脚会产生一个2V的基准电压，测量这个脚有无基准电压，如没有基准电压时，则先更换待机芯片，更换后通电测量基准电压产生。再测量发现+3VA电压正常，+5VA的电压没有产生。用示波器检测到+5VA是上管的G极没有驱动波形。

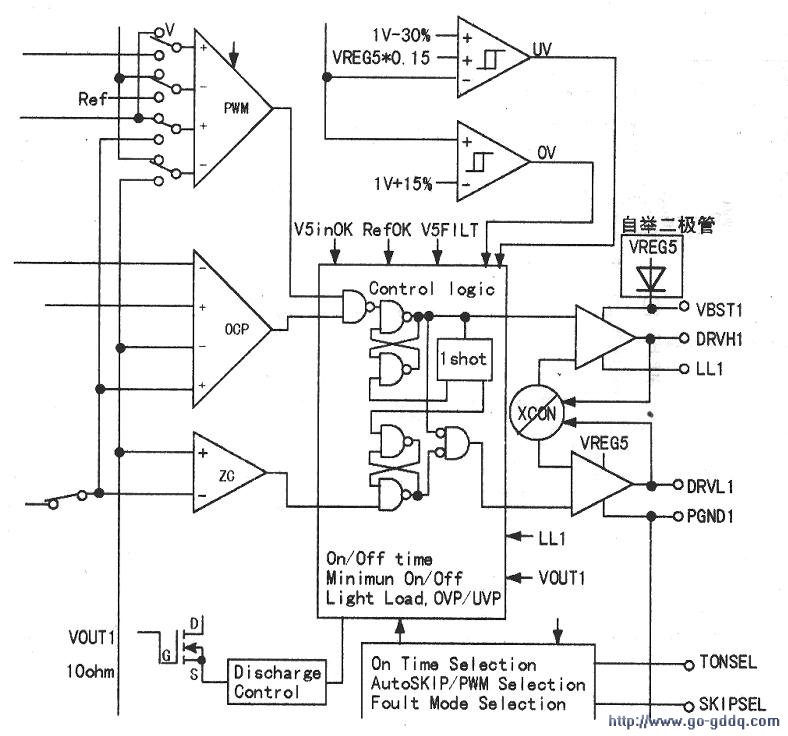

　　根据经验，PWM电路没有工作，先考虑PWM电路中的自举电路（自举电路一般是由自举二极管和自举电容组成），但是在这个电路中没有自举二极管，只有自举电容。从上图中看出TPS51120的③脚是一个自举脚，它外接的是一个4.7kΩ电阻和一个O.lμyF电容。查看如下图所示的TPS51120内部电路图发现，其自举二极管集成在其芯片内部。

　　TPS51120是刚换的，自举二极管应该没有问题，这时只有检查自举脚外接的电阻和电容。经测量，电阻阻值为lOOkΩ电阻，而图3中是一个4.7kΩ的一个电阻，从料板上找一个4.7kΩ电阻装上，再次上电测量+5VA电压，正常，按开关(PWR_SWIN#)开机，显示器点亮，此机修复。

　　自举电路：由于lC电源芯片本身的驱动能力有限，在这样高频率的工作条件下，它不能通过DH5端直接驱动外部MOS管，所以为了提高lC的驱动能力并简化电路，几乎所有的PWM电路都采用了自举升压电路来提高驱动器的驱动能力，TPS51120在引脚BST5与LX5之间跨接了一个0.1μF的自举电容，在DH5为低电平时关闭高端驱动门驱动信号，此时下管低端驱动门驱动信号为高电平，低端驱动管（下管）导通，上管截止，下管导通，这样就把输出的LX5端强拉到地，此时，TPS51120内部本体产生的线性电压+5VAL电压通过一个二极管给自举电容充电。在高端门驱动管打开时，低端门驱动管就关闭，上管导通，下管截止，自举电容通过BST5向DH5放电。此时由于DH5的瞬间电压比输入19V电压还大，高端驱动门驱动管很快就进入饱和导通状态，这样大大提高了DH5驱动信号的驱动能力，使外部的MOS管能正常的工作。
