联想F41笔记本电脑,不能开机
来源:本站整理  作者:佚名  2011-09-13 19:57:40



  此机的故障是不能开机,上电测试,待机电流为0.04A.但是按开关没有反应。

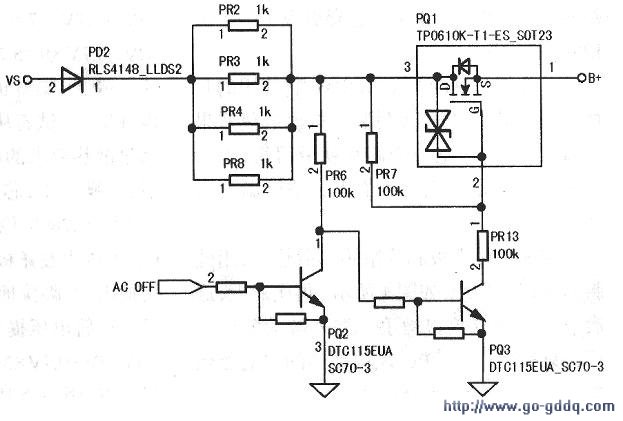

  拆开机器,裸板上电后,测量待机芯片MAX8734a的(18)脚(LD05)输出的VL5,却发现电压并没有产生,于是查看它的(20)脚主供电V+,居然只有2V多。相关电路如下图所示,首先怀疑是点火回路在作怪,点火不成功,隔离不开启,则不会产生真正的B+电压,电流稍微增大一点,消耗在PR2、PR3、PR4、PR8这几个电阻上的电压就会迅速增大,从而导致B+电压很小。测量这几个电阻的前级,电压有19V,而经过电阻之后,电压就只有6V了,通过MOS管PQ1后的B+电压就只有不到3V了,这充分说明了点火不成功。接下来就要判断是点火回路本身出了问题,还是因为后级短路而导致点火回路保护了呢?

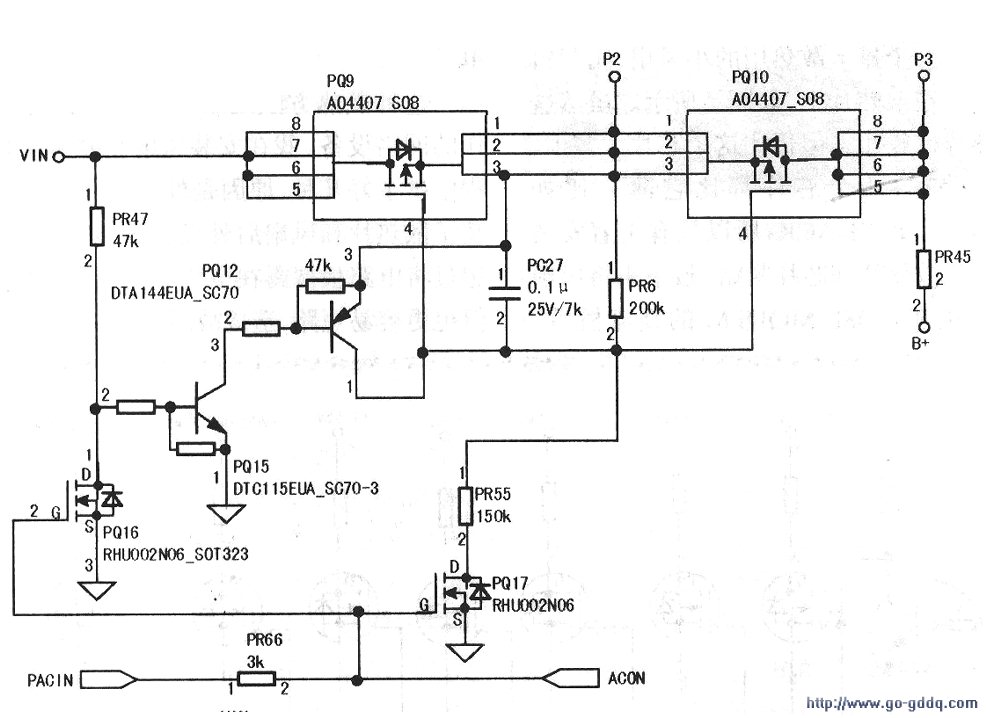

  我们知道,点火回路的最终目的就是开启PQ9和PQ10组成的隔离电路,提供真正的系统主供电B+,如下图所示。那么,最主要的测试点,当然就是负责控制这两个MOS管G极的PQ16和pQ17了,而控制PQ16和PQ17的G极的是ACON信号。

  用示波器查看这个信号,在电源接通的瞬间,有一个非常短暂的高电平脉冲,幅度在1.5V左右,而PQl0的D极也可以看到升高后迅速被拉低到6V多。这个确实不好判断了,于是掉转思路,检测MAX8734A是否存在过流而导致点火回路开启不成功。

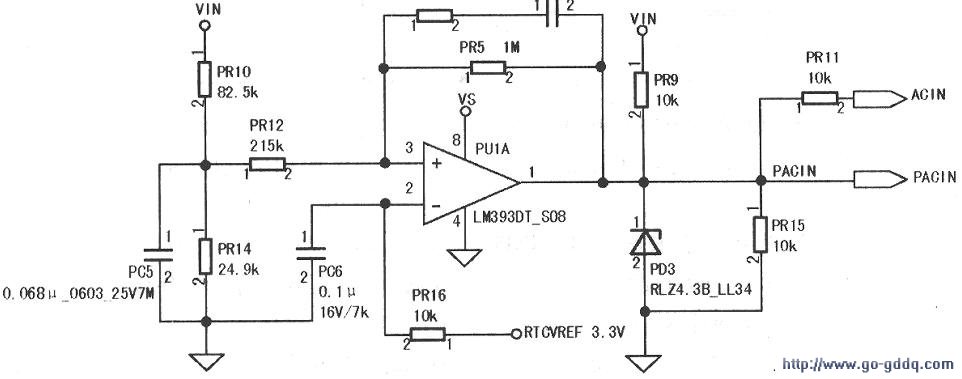

  通过测阻值,发现VL5、+3VALWP和+5VALWP的对地阻值都是正常的,应该不会负载过重。为了确认,还是断开+3VALWP和+5VALWP电压后的连接跳线,再上电,情况没有任何变化,说明并不是负载过重引起的。那会不会是MAX8734A工作异常导致上下管不正常导通而导致的瞬间过流呢,于是用示波器查看各MOS管G极的波形,发现确实有不正常的情况,PQ21的G极在通电时,会存在一个瞬间升高,然后慢慢变低的控制电压,这就很有可能导致B+电压被瞬间与地直接连通而短路,于是直接将MAX87344A换之。换的过程中闻到一股异常难闻的气味,看来这个机器进过液体(后来在其他位置又发现了很不明显的腐蚀痕迹,更证实了这一点)。换好MAX8734A,满怀信心的通电,居然还是老现象。看来很有可能还是点火回路出现问题了。检测由PUIA产生的PACIN,幅度3V,正常,测PU1的⑥脚电压RTCVREF,3.3V,也很正常,再测PU1的⑤脚电压,相关电路如下图所示,因为B+瞬间的电压正常,这时PACIN为高电平,那么这一脚的电压应该为19V×PR24×PR25/(PR24+PR25)/(PR18+PR24xPR25/(PR24+PR25》=4,27V,用示波器验证结果基本一致。

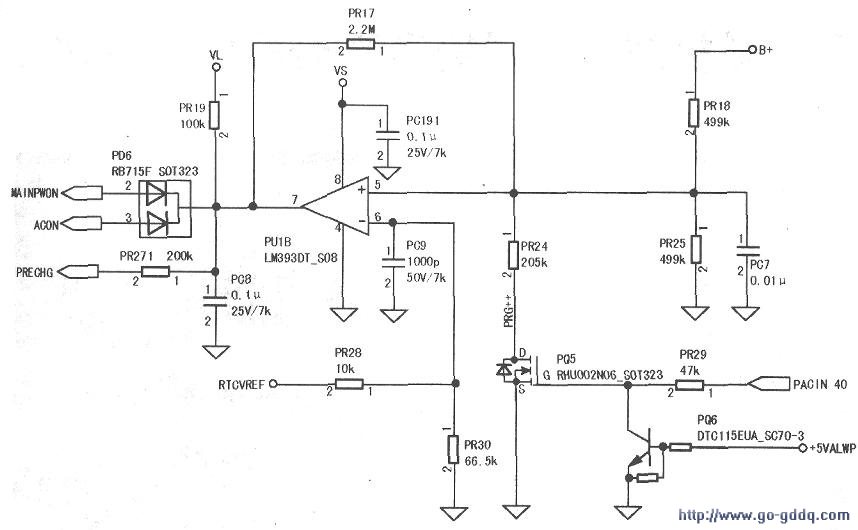

  接下来查PUIB的⑦脚电压,如下图所示,如果VL5顺利产生,那么这脚的电压应可被抬高到5v。但是前面已经测量过了,VL5存在的时间很短,有可能PU1的工作条件都还没达到,VL5就已经消失。于是把探针停在PU1的⑦脚上,反复通电,这时发现通电几秒钟以后,待机电流慢慢下降,当降到O.O1A时,可当看到万用电源上的过流指示灯一闪,然后待机又回到0.04A,如此反复。

  同时,随着电流的下降,B+电压也在慢慢上升,待PU1⑤脚电压升高到3.3V后,⑦脚会出现一个短暂的高电平,然后迅速被拉低,同时待机又回到0.04A,此时测量VIN电压,也可看到VIN在待机跳回0.04A时,出现了一个幅度非常大的下拉脉冲,这充分说明了点火回路本身是工作正常的,因为后级负载过大而导致点火回路保护了。

  前面已经排除了待机电压的过流情况了,其他电压就算又短路,在这个时候也不会工作的,不应该导致保护啊,漫无目的地到处测量大电容的阻值,却让我发现,给北桥供电的+VCCP和+1.8V已经完全对地短路了,北桥肯定出故障了。于是上BGA预热台把北桥取了下来,然后测量这2路电压的对地阻值,已经正常。满怀信心的上电,但居然还是0.04A,过几秒后慢慢降低,到O.O1A后又跳回0.04A。满板地测量所有电感、电容、MOS管,全都正常。

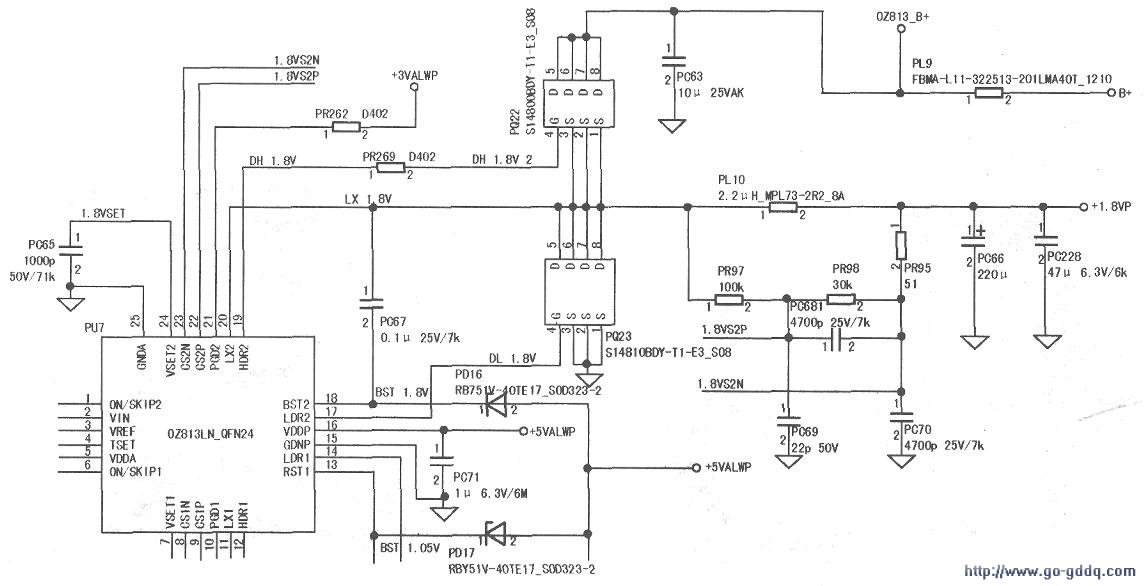

  第二天一大早直接拿这个板子开刀,在PQ10的D极和地线上飞好线,连到万用电源上,限制好电流,直接通电,但是,和我预想的结果完全不同,没有过流的情况产生,待机0.02A很正常。看来产生短路的点还不简单啊,跟点火回路中间产生的几个信号密切相关啊。直接去掉点火回路的保护功能,于是去掉PD6,给万用电源限定电流后直接上电,呵呵,狐狸尾巴终于露出来了,万用电源的过流指示灯红通通的,同时可以听到主板某个电感有明显的过流啸叫声,于是用示波器查看各电感上的波形,发现PL10上有电压幅度很大的方波,相关电路如下图所示。然后断电测量PU7的周围电路,没有发现断线和其他异常,于是把PL9取下来,再上电,待机为O.O1A,+3VALWP和+5VALWP也正常产生,看来就是PU7出问题了,找来一个新的813LN换上,再把PL9和PD6还原,再上电开机,各电压顺利产生。找来全新的GL960的北桥,焊上后冷却再上电,CPURST#和各关键信号都已经正常产生。上好CPU和内存,开机一切正常,故障排除。
